Practical guide to the relevant safety standards
PDF | 570.75KB
V zadnjih letih je naraščanje ozaveščenosti o vplivu na okolje (zlasti o vlogi hladilnih sredstev) po vsej Evropi pospešilo uvajanje sistemov VRV R‑32. To uvajanje dobiva zagon, zato strokovnjaki v panogi vse bolj iščejo jasne informacije o pravilni rabi različnih standardov, ki zadevajo fluorirane toplogredne pline (F-pline).
Skupina Daikin je vodilna na področju rešitev VRV R‑32 in je v tesnem sodelovanju z monterji, projektanti, strokovnjaki za skladnost ter zakonodajnimi odločevalci razvila poglobljeno razumevanje praktičnega izvajanja teh varnostnih standardov. To znanje smo zbrali na enem mestu, da bi zagotovili jasne in izvedljive smernice za vse deležnike, ki sodelujejo pri načrtovanju, vgradnji ter ocenjevanju sistemov VRV.
Kateri standardi urejajo varnost hladilnega sredstva?
IEC 60335-2-40 je standard za izdelke, ki določa varnostne zahteve za električne toplotne črpalke, klimatske naprave in razvlaževalnike.
EN 378 je splošni standard, ki določa zahteve za sisteme s hladilnim sredstvom, kar vključuje načrtovanje, proizvodnjo, vgradnjo, uporabo, vzdrževanje in odstranjevanje.
Standarda IEC 60335-2-40 in EN 378 navajata, da morebitni poseben varnostni standard za izdelke, na primer IEC 60335-2-40,prevlada nad splošnim standardom, kot je EN 378 (izvlečka 1 in 2).
Standard EN 378 to načelo še okrepi pri določanju mejnih vrednosti za polnitve hladilnega sredstva (izvleček 3).
Zaključek: Standard IEC 60335-2-40 ima prednost pred standardom EN 378.
Izvleček 1 – področje uporabe standarda EN 378: »Standardi za družine izdelkov, ki se nanašajo na varnost hladilnih sistemov, prevladajo nad preglednimi in splošnimi standardi, ki pokrivajo isto temo.«
Izvleček 2 – področje uporabe standarda IEC 60335-2-40: »Ta del standarda IEC 60335 obravnava varnost električnih toplotnih črpalk, toplotnih črpalk za sanitarno toplo vodo in klimatskih naprav, ki vključujejo motorne kompresorje, pa tudi vodne ventilatorske konvektorje, razvlaževalnike (z motornimi kompresorji ali brez njih), termoelektrične toplotne črpalke ter delne enote. Njihova največja dovoljena nazivna napetost ne presega 300 V za enofazne naprave in 600 V za večfazne naprave.«
Izvleček 3 – EN 378 (1. del): »Člen 6: Količina hladilnega sredstva: Če za določene vrste sistemov obstajajo standardi za izdelke in se ti standardi nanašajo na omejitve polnitev hladilnega sredstva, te omejitve prevladajo nad zahtevami tega standarda.«

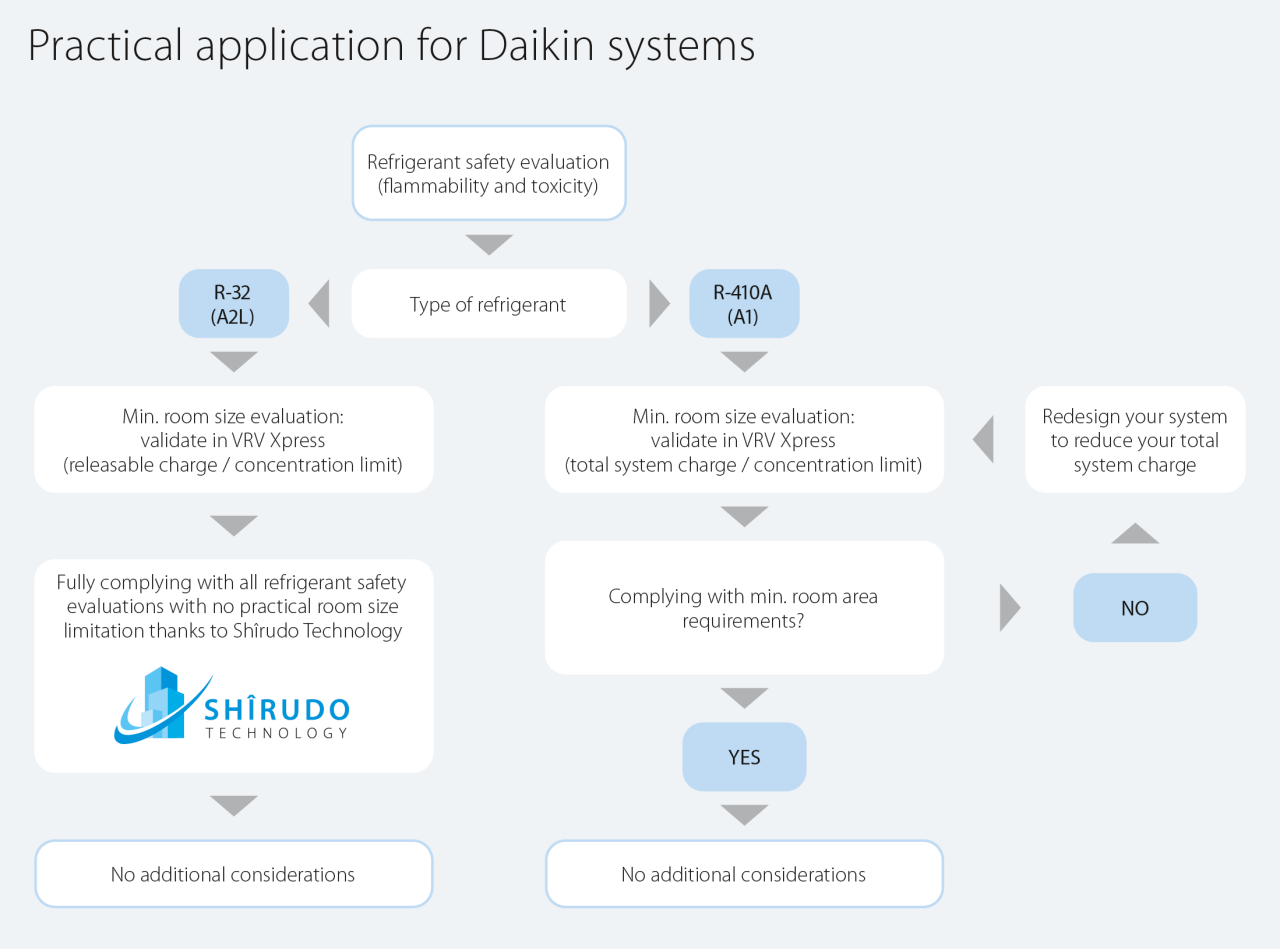

- Uporaba zadevnih standardov za sisteme R-32 A2L
- Uporaba zadevnih standardov za sisteme R-410A (A1)
Standard IEC predpisuje, da se uporablja najstrožja zahteva (vnetljivost ali strupenost) (izvleček 4).
Pregled dovoljenih omejitev koncentracij za R-32
Varnostni standard | Največja dovoljena koncentracija |
|---|---|
IEC 60335-2-40 | Vnetljivost: 75 % spodnje meje vnetljivosti = 0,75 × 307 g/m³ → 230 g/m³ |
EN 378 | Strupenost (ATEL/ODL): 300 g/m³ |
Ker je meja vnetljivosti 230 g/m³ nižja od meje strupenosti 300 g/m³, velja strožja meja za vnetljivost. Skladnost s to mejno vrednostjo sama po sebi zagotavlja, da mejne vrednosti za strupenost niso presežene, zato dodatna preverjanja niso potrebna.
Kaj to pomeni za zasnovo vaših sistemov R-32?
Če je izračunana koncentracija hladilnega sredstva pod 230 g/m³, dodatni varnostni ukrepi niso potrebni.
Kjer koncentracija presega 230 g/m³, tehnologija Daikin Shîrudo podpira skladnost s standardoma IEC 60335-2-40 in EN 378, kar vam pomaga samozavestno izpolniti potrebne varnostne standarde.
V zvezi z omejitvami polnitve standard IEC pokriva samo vnetljiva hladilna sredstva (A2L, A2, A3).
→ Zato standarda IEC ni mogoče uporabiti za te ocene za sisteme, ki uporabljajo nevnetljiva hladilna sredstva (A1).
Pregled dovoljenih omejitev koncentracij za R-410A
Varnostni standard | Največja dovoljena koncentracija |
|---|---|
IEC 60335-2-40 | Vnetljivost: Ni ustrezno – standard IEC pokriva samo vnetljiva hladilna sredstva (A2L, A2, A3) |
EN 378 | Strupenost (ATEL/ODL): 440 g/m³ |
Mejna vrednost strupenosti, predpisana v EN 378 za R-410A, ki je razvrščeno med nevnetljiva hladilna sredstva A1, znaša 440 g/m³ in jo je treba upoštevati.
Kaj to pomeni za zasnovo vaših sistemov R-410A?
Ker hladilnega sredstva R-410A ne ureja standard IEC, ki se nanaša na varnost hladilnih sredstev, se kot zadevni standard šteje standard EN 378.
Koncentracija hladilnega sredstva R-410A mora ostati pod 440 g/m³. Če je ta omejitev presežena, so potrebni ustrezni varnostni ukrepi na kraju samem skladno s standardom EN 378.

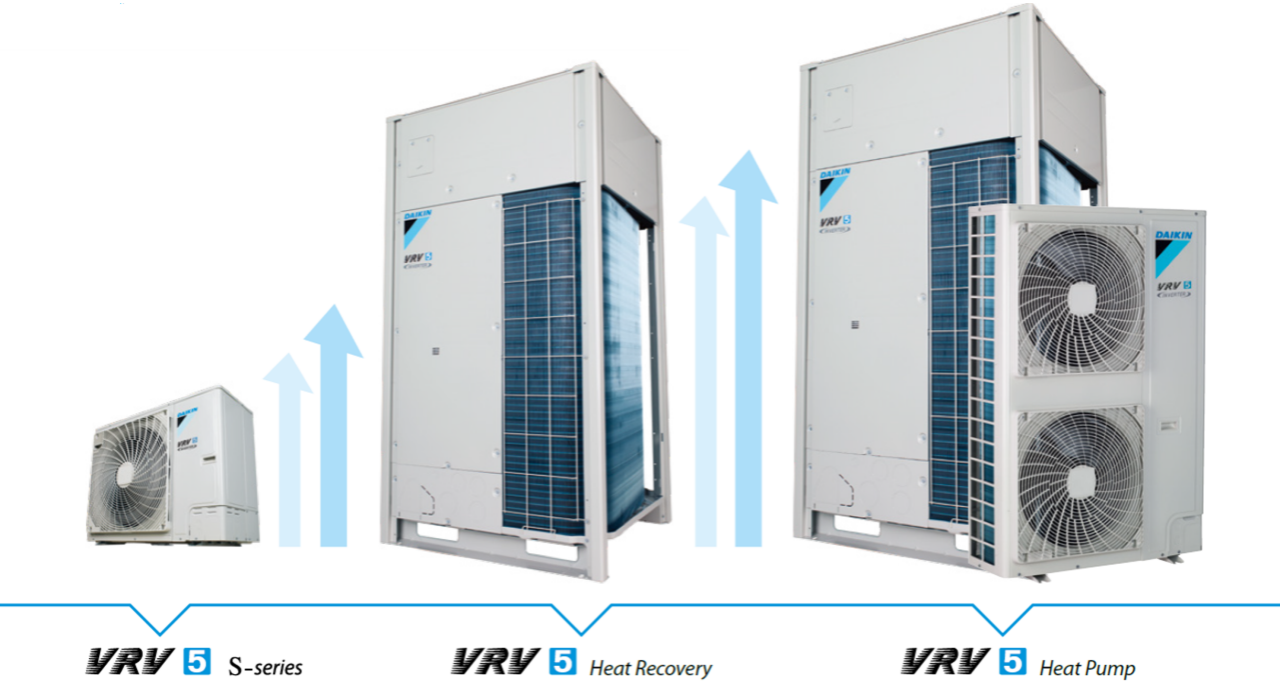

Večja prilagodljivost zasnove v primerjavi s sistemi R-410A
Ker sistemi R-32 izpolnjujejo strožje zahteve IEC, zagotavljajo bistveno večjo prilagodljivost zasnove v primerjavi z enakovrednimi sistemi R-410A.
Primerjava zasnove: Primer izračuna za uporabo v hotelu

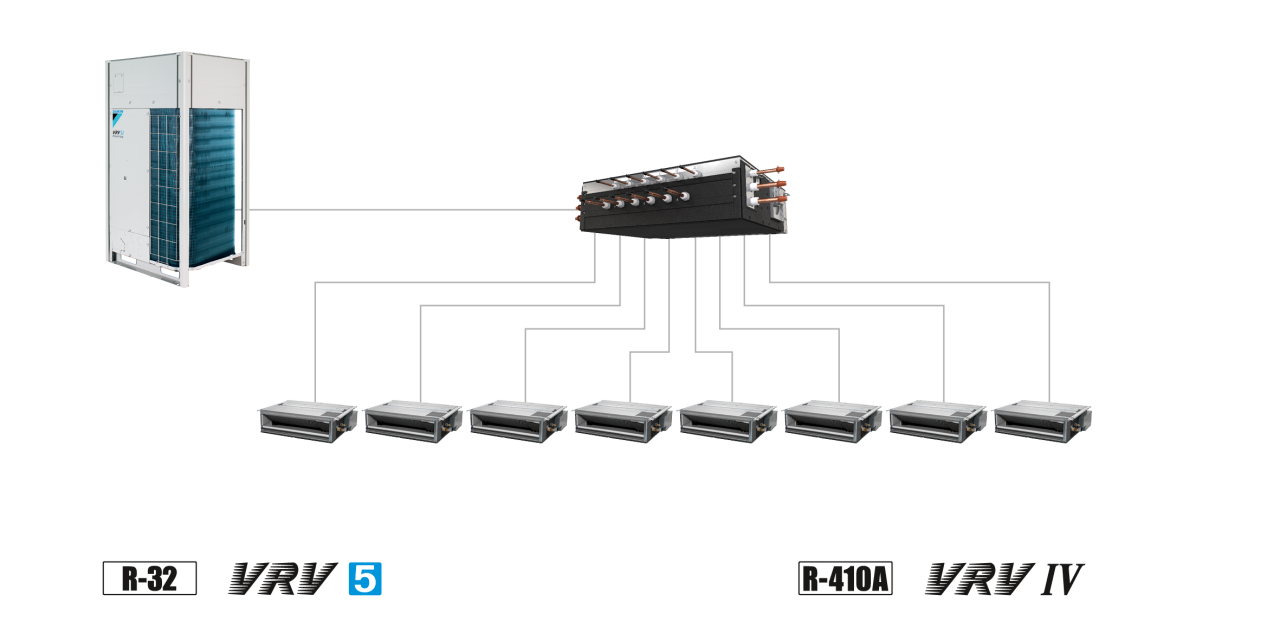

Za tipičen hotelski sistem VRV (8 notranjih enot, 1 enota BS) zahteva sistem VRV 5 R-32, ki uporablja vgrajene varnostne ukrepe tehnologije Shîrudo, velikost prostora vsaj 3,08 m², podoben sistem s hladilnim sredstvom R-410A pa bi zahteval vsaj 12,7 m²!
Najmanjša dovoljena površina hotelske sobe: 3,08 kg/m²
po IEC 60335-2-40 in uporabi tehnologije Shîrudo
Najmanjša dovoljena površina hotelske sobe: 12,7 kg/m²
po EN 378
Več podrobnosti najdete v našem vodniku:
Pogosta vprašanja
Da. Z zasnovo po standardu IEC 60335-2-40 (zagotavljamo skladnost) izpolnjujete tudi zadevne zahteve standarda EN 378, vključno s preverjanjem najvišje dovoljene koncentracije hladilnega sredstva v prostoru.
Tehnologija Daikin Shîrudo dodatno zagotavlja, da koncentracija hladilnega sredstva ne presega 230 g/m³, kar ustreza 75 % spodnje meje vnetljivosti, kot je opredeljeno v standardu IEC 60335-2-40.
Sistem, zasnovan izključno skladno z mejnimi vrednostmi strupenosti po EN 378, bi lahko v primerjavi s tem omogočal koncentracije do 300 g/m³, kar je v najslabšem primeru puščanja približno 30 % več hladilnega sredstva.
Za vidike, ki jih standard IEC 60335-2-40 ne pokriva, kot je vgradnja zunanjih enot na prostem, glejte za navodila standard EN 378.
Da. EN 378 je splošni standard in se znotraj njegovega področja uporabe ter 6. člena neposredno sklicuje na zadevne standarde za izdelke, v tem primeru na standard IEC 60335-2-40.
Skladnost s standardom IEC 60335-2-40 zato pomeni skladnost s standardom EN 378 za področja, ki jih zajema ta standard za izdelke.
Ne. Zadostuje skladnost s standardom IEC 60335-2-40 in posledično s standardom EN 378, dela 1 in 2. Standarda EN 378-3 ni treba upoštevati, vključno s predpisi, kot je potreba po neodvisnem napajalnem sistemu za sistem za odkrivanje puščanja.
Standard EN 378, preglednica C.1, določa mejne vrednosti polnitev na podlagi mejne vrednosti strupenosti, pomnožene s prostornino prostora, ali kot je opredeljeno v členu C.3. V praksi se zadevna omejitev polnitve vedno določi na podlagi strožjega merila. Mejna vrednost strupenosti zato ni presežena.
Posledično dodatni varnostni ukrepi, opisani v standardu EN 378-3, člen C.3, niso potrebni.
Ta pristop je skladen z uveljavljeno prakso za hladilna sredstva razreda A, kot je R-410A, kjer dodatni varnostni ukrepi niso potrebni, če mejne vrednosti za strupenost niso presežene.
Edinstvena tehnologija Shîrudo podjetja Daikin izpolnjuje vse zadevne zahteve standarda IEC, kar zagotavlja skladno zasnovo sistema in brezskrbnost neposredno iz embalaže.
Zapleteni izračuni varnostnih ukrepov niso potrebni
Ni dodatnega dela pri vgradnji ali začetku uporabe
Ni motečih dodatnih tipal ali delov
Ni dodatnega dela ali projektiranja, če se spremeni postavitev
Ni potrebe po rednih varnostnih pregledih
Kako deluje tehnologija Shîrudo
- Vgrajena tipala za odkrivanje puščanja hladilnega sredstva
- Vgrajen alarm
- Zapiralni ventili
Vgrajena tipala za odkrivanje puščanja hladilnega sredstva
- Vgrajena v vse notranje enote
- S samodejnim nadzorom zaznava tudi najmanjše puščanje hladilnega sredstva
- Samodejno sproži ukrepe za puščanja hladilnega sredstva: alarm in zapiralne ventile
Vgrajen alarm

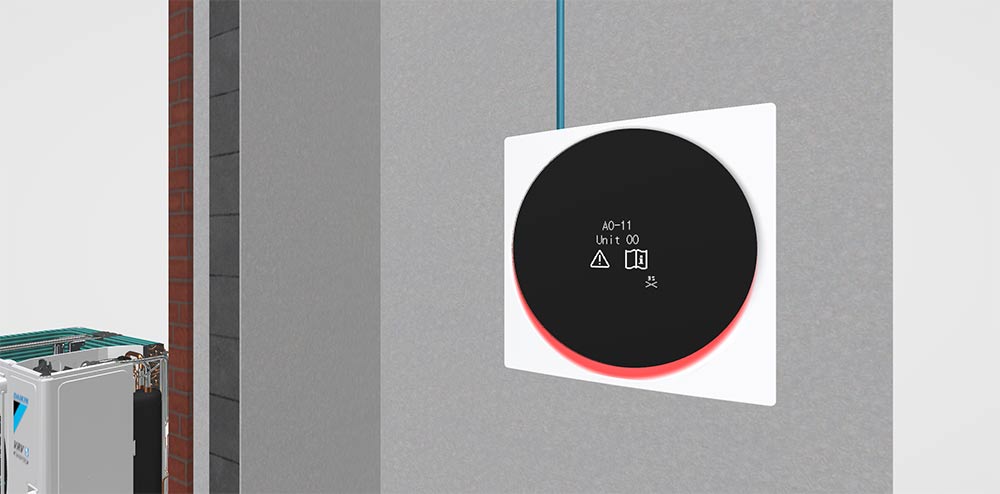

- Krajevni vidni in slišni alarm, vgrajen v žični daljinski upravljalnik Madoka
- Dodatni nadzorni alarm je mogoče integrirati kot:
- Nastavitev na kraju samem v krmilniku Madoka
- Vhodni signal, ki sproži alarm na drugi opremi

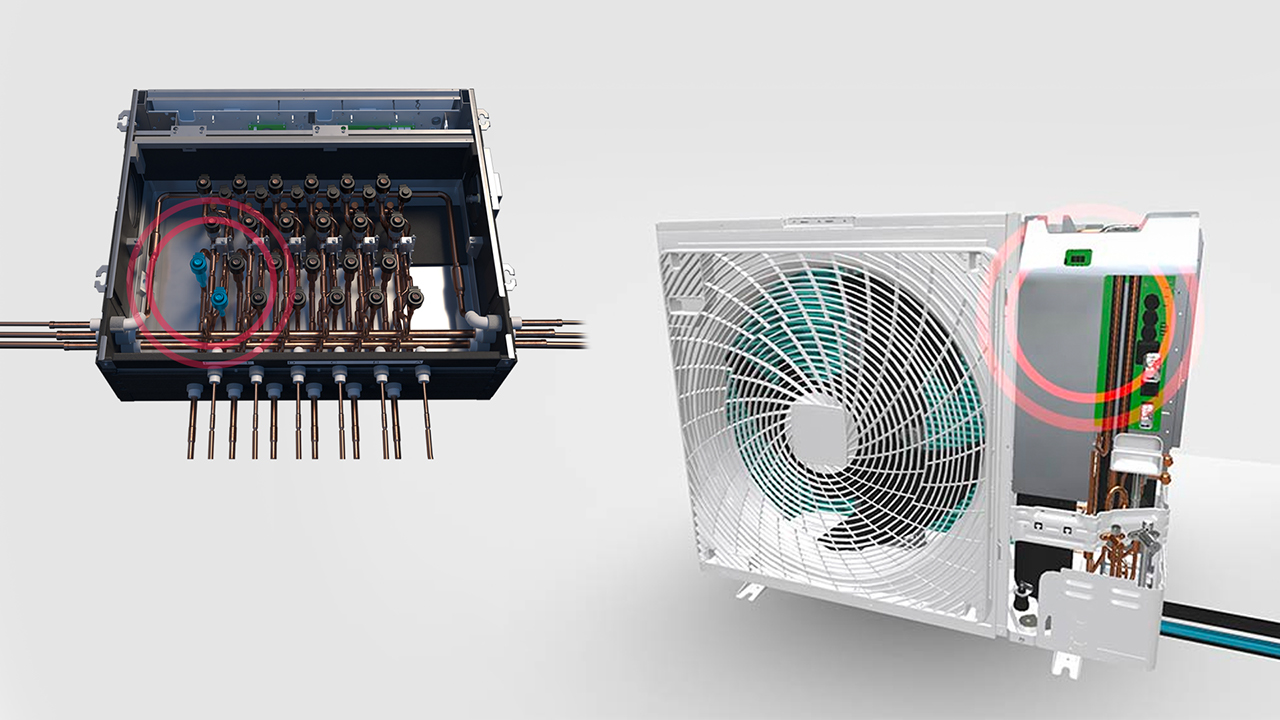

Za zagotovitev skladnosti s standardom IEC 60335-2-40 so tudi za najmanjše prostore na voljo zapiralni ventili.
Odvisno od sistema so vgrajeni v zunanjo enoto ali omarico (BS)SV. Pri puščanju se hladilno sredstvo prečrpa nazaj v zunanjo enoto ali pa se posamezni tokokrogi zaprejo, da se puščanje zameji in se zmanjša količina hladilnega sredstva, ki lahko uide.
