Namenske rešitve za podatkovna središča
Usklajujte globalno – sodelujte lokalno. Globalno omrežje Daikin vam zagotavlja prave strokovnjake za vaš objekt.

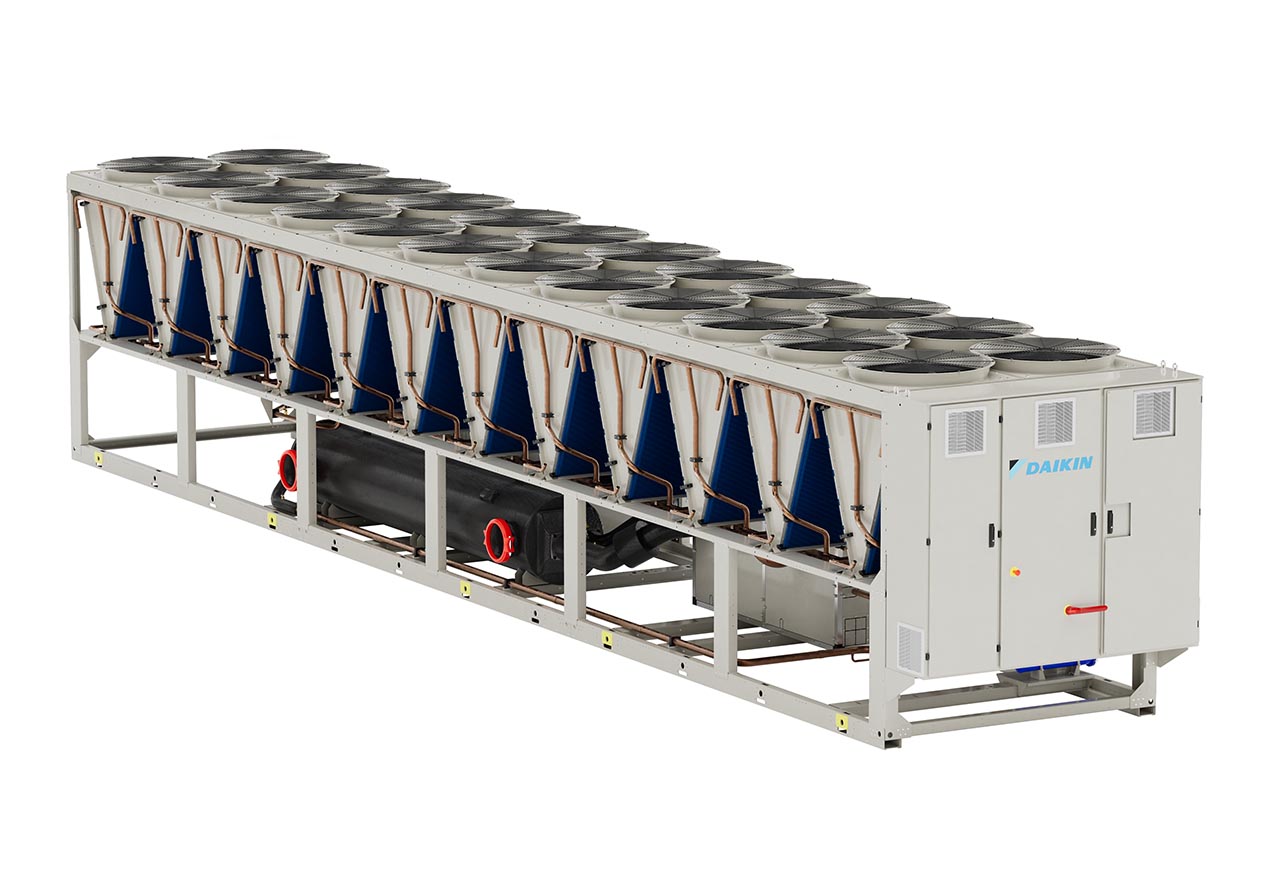

Rešitev s hladilno enoto – samo hlajenje
- Razpon moči hlajenja: 150–1950 kW
- Vrhunska učinkovitost
- Vijačni kompresor Daikin s frekvenčnikom
- Nova zasnova ventilatorja Daikin
- Štirje razredi učinkovitosti
- Tri izvedbe z različnimi hrupnostmi

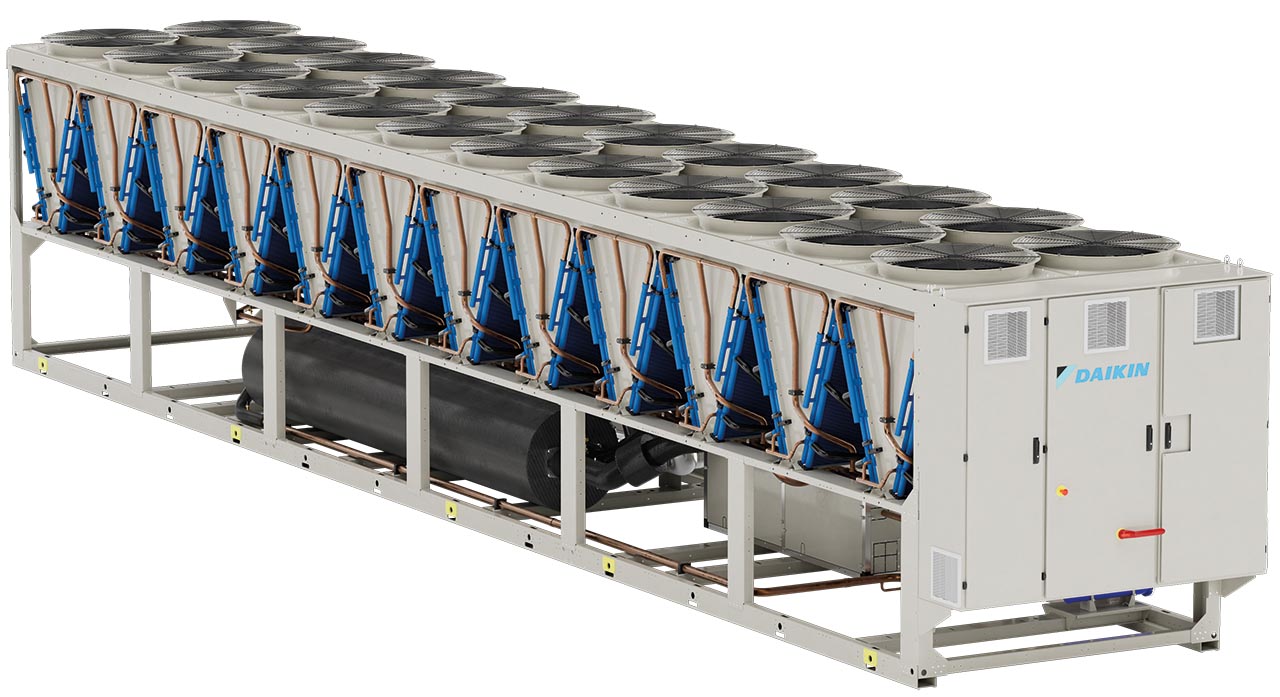

Rešitev s hladilno enoto – brezplačno hlajenje
- Razpon moči hlajenja: 150–1950 kW
- Vrhunska učinkovitost
- Vijačni kompresor Daikin s frekvenčnikom
- Nova zasnova ventilatorja Daikin
- Štirje razredi učinkovitosti
- Tri izvedbe z različnimi hrupnostmi

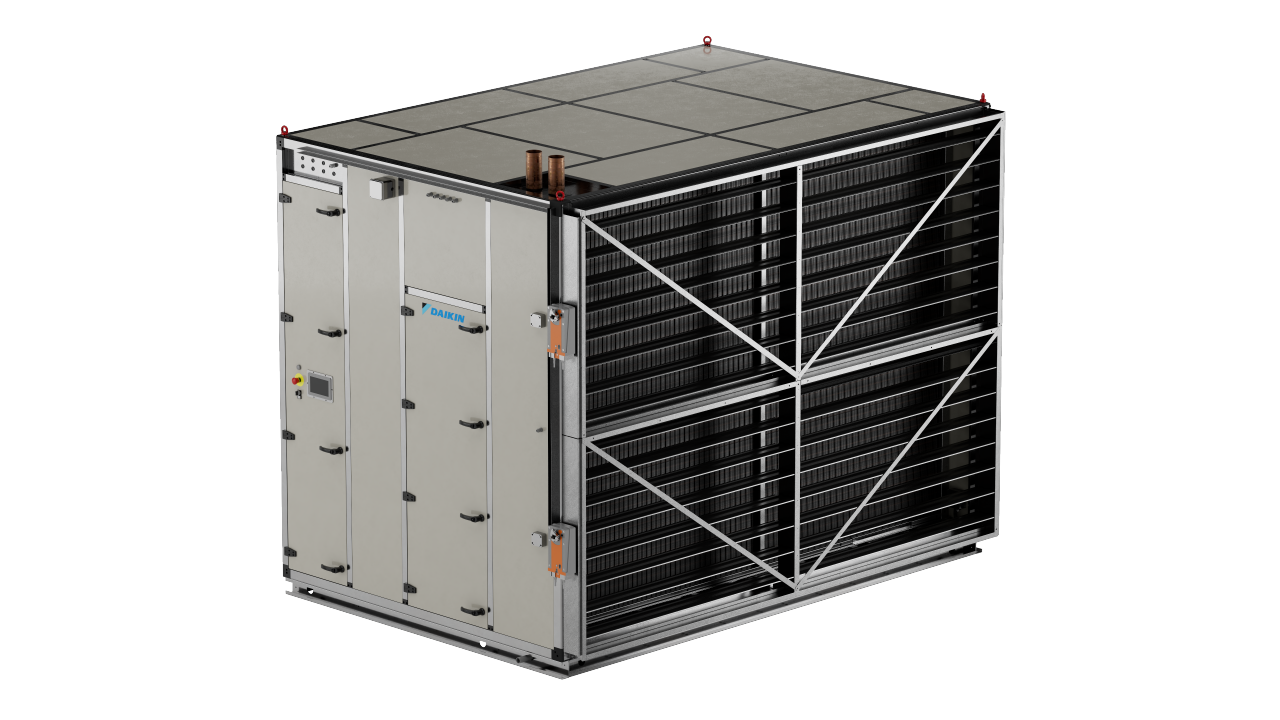

Enota Pro-W CRAH
- Razpon modelov s hladilno močjo od 200 do 700 kW
- Visoka učinkovitost omogoča majhno porabo energije sistema
- Vgrajen ventilatorji Daikin z elektronsko komutacijo (EC)
- Lastno končno preizkušanje vsake enote pred odpremo
- Velike in razširljive globalne proizvodne kapacitete v območju EMEA
- Majhen tloris
- Vgrajeno pametno upravljanje in filtri harmonikov
Hladilne enote za brezplačno hlajenje
Kompaktne hladilne enote z brezplačnim hlajenjem do 2150 kW
Ponudba hladilnih enot vključuje vijačne kompresorske enote, opremljene s frekvenčniki iz lastne zasnove in proizvodnje, ki so za boljšo zanesljivost in učinkovitost vgrajeni v kompresor. S frekvenčnikom je mogoča natančna modulacija hladilnih obremenitev z močmi do 2150 kW, pri hladilnih enotah s spiralnim kompresorjem pa do 1344 kW.
Kljub velikim hladilnim močem so izdelki Daikin kompaktni, kar omogoča vgradnjo v omejen prostor. To še zlasti velja za hladilne enote z brezplačnim hlajenjem s konfiguracijo, ki ne presega tlorisa enote.
Skupina Daikin ponuja različne vrste prostega hlajenja, vključno s sistemi brez glikola. Namenska konfiguracija za podatkovna središča vključuje vgrajen aktivni filter harmonikov neposredno v priključni plošči enote, da ostane kompaktna.
- Brezplačno hlajenje za nižje obratovalne stroške
- Majhen tloris z veliko hladilno močjo
- Možnosti brezplačnega hlajenja brez glikola
- Vijačni kompresor s frekvenčnikom za boljšo zanesljivost in učinkovitost
- Maksimalna izhodna temperatura vode: 30 °C
- Najnižja dovoljena temperatura okolja: –30 °C
- Največja dovoljena temperatura okolja: 55 °C

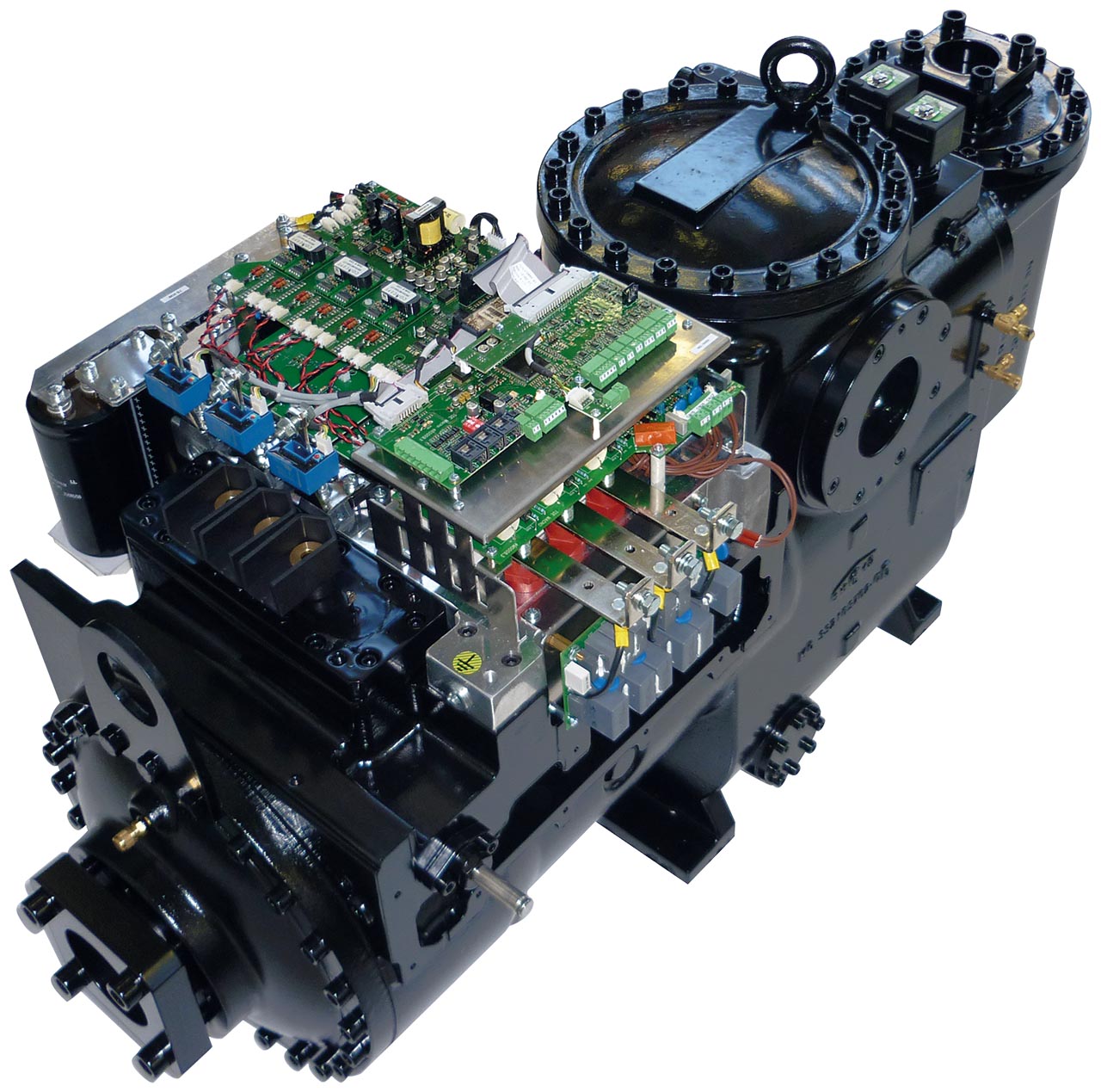

Srce naših hladilnih enot
Skupina Daikin ponuja tehnologijo, ki je zasnovana za izjemno zanesljivost in trpežnost tudi v zahtevnih okoljih. Takšen je na primer vijačni kompresor s frekvenčnikom iz lastnega razvoja in proizvodnje skupine Daikin, ki je za boljšo zanesljivost ter učinkovitost vgrajen v kompresor. Od drugih vijačnih kompresorjev ga loči večja energetska učinkovitost zaradi optimizirane zasnove vijaka in vgradnje posebej zasnovanega frekvenčnika.
Ta integracija omogoča, da se kompresor s krmiljenjem moči popolnoma ujame z različnimi obremenitvami podatkovnega središča, kar pomeni izjemno učinkovitost pri delnih obremenitvah in s tem odlično učinkovitost rabe energije (PUE) ter nizke obratovalne stroške. Poleg tega sta frekvenčnik in vgrajeni aktivni filter za zmanjšanje harmonikov hlajena s hladilnim sredstvom, kar še dodatno povečuje njuno zanesljivost, zlasti pri uporabi v ekstremnih pogojih okolja, kjer tradicionalni zračno hlajeni frekvenčnik ne bi bil najboljša možnost.
Enota za distribucijo hlajenja (CDU)
Natančno hlajenje v srcu vašega podatkovnega centra
Spoznajte enoto za distribucijo hlajenja Daikin, izdelano za okolja podatkovnih centrov z visoko gostoto in umetno inteligenco, ki hladilno tekočino pri ravno pravi temperaturi ter tlaku dovede neposredno do procesorja. Na voljo je v treh velikostih od 400 kW do 2000 kW, razpoložljiva skupna moč z združevanjem več enot v en sklop pa znaša 10 MW.
Ključne značilnosti
- Tekočinsko hlajenje neposredno na integriranem vezju – odstranjuje toploto pri viru, kar je veliko učinkoviteje od zračnega hlajenja in idealno za zelo goste sisteme z umetno inteligenco ter visokozmogljivim računalništvom.
- Tri velikosti – na voljo so moči 400 kW, 1000 kW in 2000 kW, ki jih je mogoče z združevanjem več enot v sklop po meri razširiti na 10 MW ali več.
- Zasnova z maksimalno razpoložljivostjo – redundantne črpalke, deli, ki jih je mogoče zamenjati med delovanjem, in vgrajeno stikalo za samodejni prenos (ATS) zagotavljajo neprekinjeno delovanje.
- Nizka vhodna temperatura – vrednost ATD vse do 2 K pomeni, da je hladilna tekočina, ki se dovaja v strežnike, zelo blizu temperaturi vode v objektu, kar povečuje učinkovitost.
- Napredni nadzor kakovosti hladilne tekočine – filter iz nerjavnega jekla do 25 µm na strani TCS ščiti občutljive dele strežnika pred onesnaženjem.
- Prilagodljiva vgradnja – dovolj kompaktna za vgradnjo v vrsto, na koncu hodnika ali v tehnični hodnik in jo je mogoče brez večjih infrastrukturnih sprememb prilagoditi skoraj vsakemu tlorisu podatkovnega središča.

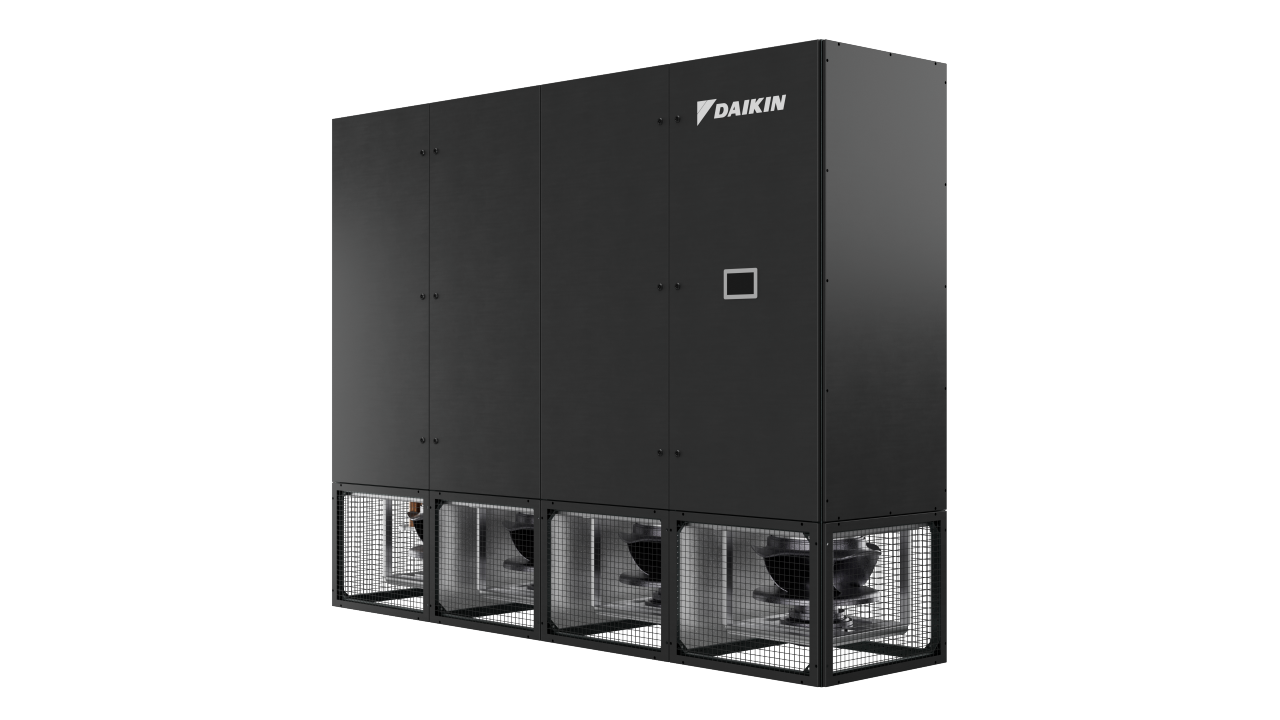

CRAH Pro-C
Enota Pro-C: Vrhunska rešitev za upravljanje toplote z neodvisno potrjeno zmogljivostjo
Učinkovitost delovanja je v srcu enote Pro-C, omogoča pa jo kombinacija naprednih inženirskih rešitev. Mednje spadajo optimizirani toplotni izmenjevalniki za ohlajeno vodo, ventilatorji z elektronsko komutacijo (EC) naslednje generacije, krmilni ventili, neodvisni od tlaka, in aktivni filtri harmonikov, ki so zasnovani za najboljšo možno zmogljivost in zanesljivost sistema.
S širokim razponom hladilne moči 30–250 kW in prilagodljivo modularno arhitekturo lahko enota Pro-C pokriva najrazličnejše projektne zahteve. Njena prilagodljiva zasnova omogoča integracijo s široko paleto združljivega pribora, tako da je primerna za različne potrebe pri vgradnji in spreminjajoče se sistemske zahteve.
Poleg tega premišljene krmilne strategije, pametna avtomatizacija in samodejna preklopna stikala zagotavljajo najboljšo možno zanesljivost ter učinkovitost. Te tehnologije pomagajo ohranjati neprekinjeno zmogljivost, hkrati pa sistem varujejo pred morebitnimi prekinitvami delovanja.
Značilnosti enot Pro-C
1. Prilagodljivost: Modularna zasnova ustreza vsem potrebam podatkovnega središča s konfiguracijami za trda in dvignjena tla. Energetsko učinkovitost optimizira z vračanjem toplote iz odvedenega zraka.
2. Optimiziran toplotni izmenjevalnik: Učinkovito delovanje z delno obremenitvijo se osredotoča na izmenjavo občutene toplote, preprečevanje nastajanja kondenzata in prilagajanje hladilnim enotam z brezplačnim hlajenjem za večjo učinkovitost.
3. Ventilator z elektronsko komutacijo in popravkom faktorja moči: Brezkrtačni enosmerni motorji se dinamično usklajujejo s hladilno obremenitvijo, kar zmanjšuje porabo energije in izboljšuje učinkovitost z aktivnim popravkom faktorja moči.
4. Krmilni ventili, neodvisni od tlaka: Zagotavljajo stabilen pretok vode in boljše uravnavanje temperature, kar zmanjša obratovalne stroške ter poveča učinkovitost sistema.
5. Napredne strategije krmiljenja: Krmilni sistemi Daikin optimizirajo zmogljivost, zagotavljajo redundanco, se prilagajajo spreminjajočim se trendom in zagotavljajo zanesljivo delovanje.
6. Zaščita opreme: Stikala za samodejni prenos in ultrakondenzatorji zagotavljajo neprekinjeno delovanje med izpadi električne energije s hitrim vklopom ventilatorja.

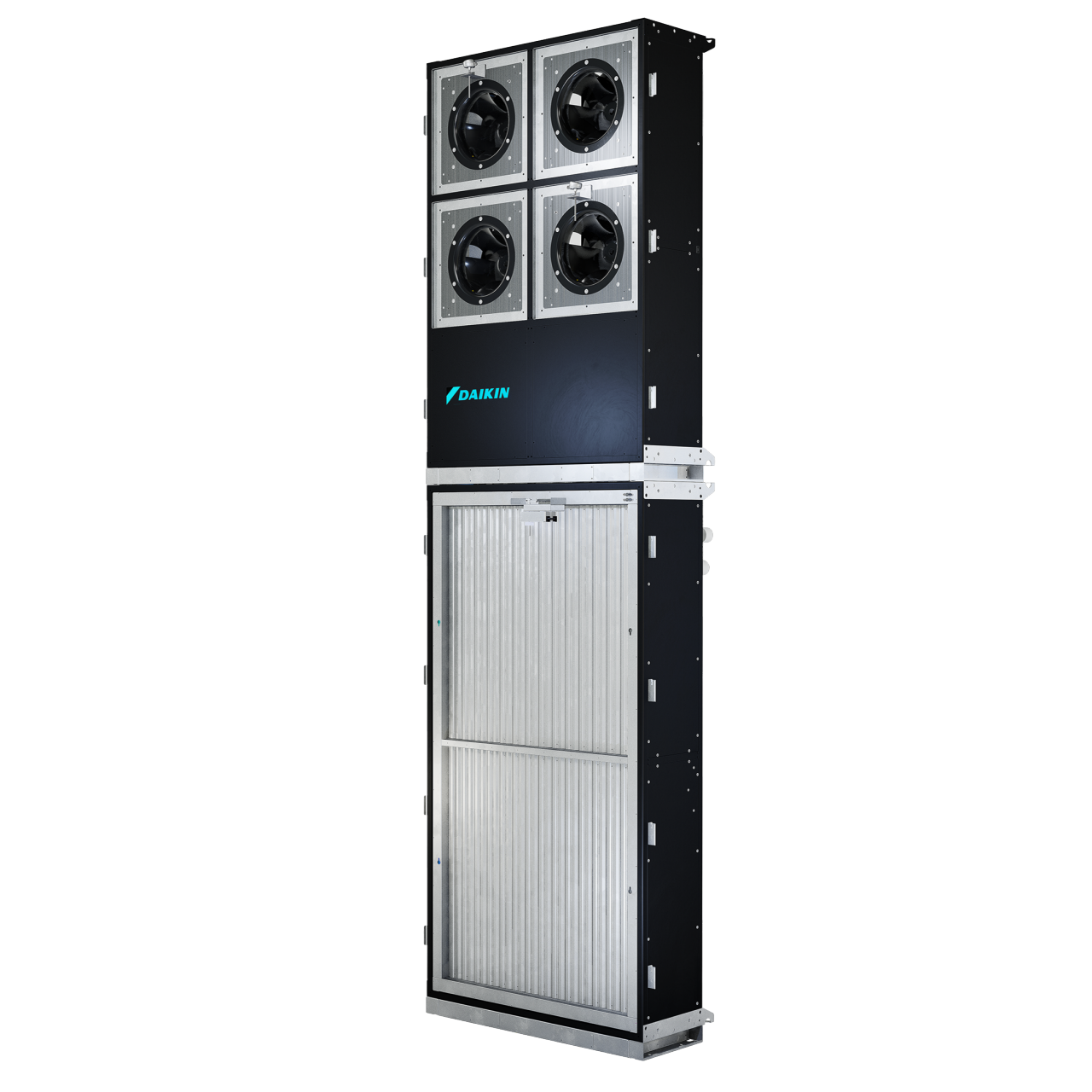

Pro-W Slim
Spoznajte enoto Pro-W Slim. Naše namenske enote za obdelavo zraka v računalniških prostorih (angl. Computer Room Air Handling – CRAH) so zasnovane za velike in hipervelike zahteve – skupaj s toplotnim izmenjevalnikom za ohlajeno vodo, naprednim krmiljenjem za sprotno sledenje potrebam ter močjo hlajenja do 500 kW.
Maksimalno hlajenje v minimalnem prostoru – brez poslabšanja učinkovitosti.
V podatkovnem središču šteje vsak kvadratni meter. Tradicionalne enote z zračnim hlajenjem so učinkovite, vendar velike – zavzamejo tloris, ki bi ga sicer lahko uporabili za IT-omare, ki ustvarjajo promet. Enoto Pro-W Slim smo zasnovali, da bi to spremenila. Z globino le 670 mm ima trenutno najmanjšo tlorisno površino na trgu, pri tem pa še vedno zagotavlja do 152 kW hlajenja.
Deluje tako, da topli zrak vsesa iz toplega hodnika, ga pošlje skozi toplotni izmenjevalnik z ohlajeno vodo in ohlajeni zrak vrne v hladni hodnik – to je preverjen pristop do zračnega hlajenja, vendar izveden z arhitekturo ventilatorskih sten, ki dosega izjemno energetsko učinkovitost (vrednost EER do 26). Enota je vnaprej preizkušena in pripravljena za uporabo neposredno iz škatle ter ima deljeno zasnovo, ki poenostavi prevoz skozi tesne dostopne točke v stavbi. Vgradnja je hitra, vgrajena redundanca pa pomeni, da lahko še naprej deluje, tudi če kateri od delov potrebuje vašo pozornost.
Razpon hlajenja
100–152 kW
Velikosti 10 in 15
Maksimalna vrednost EER
26
Velikost 15
Globina
670 mm
Obe velikosti
Maksimalni pretok zraka
39.200 m³/h
Velikost 15
Ključne značilnosti
- Najmanjši tloris primerljive enote na trgu
- Deljena zasnova: lažji prevoz skozi ozke dostope
- Krmiljenje iz lastnega razvoja za natančno uravnavanje temperature
- Združljivo z okolji z zračnim in hibridnim hlajenjem
Dovod vode: 20 °C · Odvod vode: 28 °C · Dovod zraka: 36 °C · Vgradnja na polna tla
- Sistem »priključi in poženi« – preizkušeno že v tovarni
- Vgrajena redundanca za neprekinjeno delovanje
- Zmanjša stroške gradnje stavbe
- Nizki obratovalni stroški skozi celotno življenjsko dobo
Pametni upravljalnik podatkovnega središča (iDCM)
Vgrajeni sistem iDCM (angl. Intelligent Data Centre Manager) skupine Daikin na novo opredeljuje upravljanje podatkovnih središč, saj potrebuje za 40 % manj tipal kot tradicionalni zunanji krmilni sistemi in izkorišča vse podatke neposredno iz tipal ter krmilnikov vseh enot.
Sistem iDCM lahko upravlja do 20 hladilnih naprav (vključno s črpalkami in načinom za brezplačno hlajenje) ter omogoča centralizirano krmiljenje, primerno za velike obrate. Pet razpoložljivih konfiguracij zagotavlja prilagodljivo dimenzioniranje, ki omogoča prilagajanje sistema različnim potrebam inštalacij.
Sistem, ki ga poganjajo algoritmi s strojnim učenjem, ves čas optimizira delovanje in povečuje prihranke energije. Zaradi tega je popolnoma združljiv s podatkovnimi centri III. stopnje in ga je mogoče prilagoditi za izpolnjevanje zahtev IV. stopnje.
Ključne značilnosti pametnega upravljalnika podatkovnega središča (iDCM)
1. Celovita rešitev: Upravlja do 20 enot, kar zagotavlja zanesljivost z naprednimi algoritmi s strojnim učenjem za optimalno delovanje hladilnih enot in prihranke energije.
2. Združljivo z zasnovo obrata: Vključuje različne naprave in ponuja celovito podporo strankam, kar zagotavlja prilagodljivost in rešitve po meri za različne zasnove projektov.
3. Popolna integracija sistema: Krmilni sistem iz lastnega razvoja skupine Daikin povečuje učinkovitost z integracijo logike enot, izboljšanjem zanesljivosti in stabilnim uravnavanjem temperature.
4. Pametna zaporedja: Uporablja strojno učenje za optimizacijo kombinacij enot, kar zagotavlja najnižjo možno porabo energije in prilagajanje spremembam obremenitve.
5. Z UI optimizirano delovanje: Nadzoruje parametre enote, da daje prednost učinkovitim strojem, kar zmanjšuje izpade in podaljšuje življenjsko dobo opreme.
6. Optimizirani načini delovanja: Zagotavlja visoko učinkovitost v načinih standardnega in brezplačnega hlajenja, ki se sproti dinamično prilagajajo glede na razmere.
7. Stroškovno varčno krmiljenje: Zmanjšuje stroške vgradnje in vzdrževanja z vgrajenim nadzorom delovanja ter manj tipali, kar povečuje skupno vrednost.
8. Razširljiva rešitev: Na voljo je pet različnih velikosti iDCM za različna števila enot (4–20), kar zagotavlja stroškovno učinkovit in prilagodljiv krmilni sistem za katero koli podatkovno središče.
Prvovrstne poprodajne storitve
Kjer koli je vaše podatkovno središče, tam smo tudi mi. S svetovno storitveno in partnersko mrežo z več kot 13.000 zaposlenimi v Evropi imamo več kot dovolj sredstev za pokritje vseh vaših potreb.
Daikin on Site – naše storitve v platformi v oblaku za najboljšo možno stabilnost in zmogljivost sistema
Sistem Daikin on Site je sistem za daljinski nadzor in upravljanje v oblaku, ki sproti zagotavlja podatke 24 ur na dan ter 7 dni v tednu in nadzoruje delovanje hladilnih naprav ter njihovo pravilno delovanje. Zagotavlja tudi redna poročila za poglobljeno analizo obratov, analizo rabe energije in pametno vzdrževanje. Ta storitev se ves čas razvija in lastnikom obratov omogoča, da ohranijo visoko učinkovitost sistema, izvajajo preventivne ukrepe ter se izognejo dodatnim stroškom, povezanim z okvarami in izpadi.
Šest ključnih prednosti skupine Daikin
1. Načrt preventivnega vzdrževanja: Dolgoročna zanesljivost s podrobnim načrtom, ki temelji na 55-letnih izkušnjah skupine Daikin s tehnologijo hladilnih naprav, ki zajemajo vse potrebne terenske dejavnosti in preverjanja delov.
2. Razširjeno jamstvo: Standardno enoletno jamstvo je mogoče podaljšati za do štiri dodatna leta, kar strankam zagotavlja več varnosti in brezskrbnosti.
3. Po vsem svetu razpoložljive storitve: S prodajnimi pisarnami v več kot 170 državah lahko skupina Daikin zagotavlja razpoložljivost storitev ter strokovnega znanja povsod in vedno, ko je to potrebno, pri tem pa jih lahko tudi prilagaja protokolom strank.
4. Upravljanje nadomestnih delov: Pravočasna in strokovna dobava delov za vzdrževanje z možnostjo upravljanja zalog nadomestnih delov neposredno v prostorih stranke za poenostavljeno vzdrževanje.
5. Celovite vzdrževalne storitve: Preventivno in korektivno vzdrževanje, rešitve za naknadno vgradnjo ter nadgradnje za podaljšanje življenjske dobe opreme, izboljšanje zmogljivosti in zagotavljanje dosledne zanesljivosti.
6. Daikin on Site (DoS): Storitev za daljinski nadzor v oblaku ponuja ocenjevanje v realnem času, poročanje in pametno vzdrževanje za proaktivno preprečevanje izpadov ter zmanjšanje s tem povezanih stroškov.
Rešitve za najem
Storitev Daikin Rental ponuja v najem hladilne enote, toplotne črpalke, enote za obdelavo zraka in energetske sisteme za zadovoljitev vaših začasnih potreb po hlajenju s hkratnim znižanjem kapitalskih ter optimiziranjem operativnih stroškov. Ekipa Daikin za najeme je na voljo 24 ur na dan in 7 dni v tednu, da se lahko odzove na vsako situacijo.
Nihanje hladilnih obremenitev
Širitve objektov
Med širjenjem objektov je treba preizkusiti in nastaviti opremo, vendar pa ni dovolj obremenitve, ki bi omogočala delovanje novih ali velikih hladilnih enot. Preprosta rešitev najema omogoča pravilno obremenitev in energetsko učinkovitost, dokler ni razširitev zmogljivosti dokončana.
Podpora za konice obremenitev in sezonske spremembe
Če potrebe po hlajenju v vašem obratu ali proizvodnem procesu presegajo zmogljivost vašega sistema zaradi izjemno visokih zunanjih temperatur ali spremenjenih zahtev po hlajenju, lahko z začasnim hlajenjem Daikin povečate svojo moč hlajenja in prihranite kapitalske stroške.
Načrt za primer okvare hladilne enote
- Hitra obnovitev običajnega obratovanja
- Minimalne finančne izgube in izpadi
- Brezskrbnost med nepričakovanimi dogodki
- Zamenjava stare opreme
- Naša ponudba je zasnovana za obvladovanje finančnih tveganj in zagotavljanje ustrezne velikosti opreme
Izredni najemi
Daikinove rešitve za najem se hitro odzovejo na okvare opreme. Naša ekipa strokovnjakov je pripravljena, da vam pomaga na vsakem koraku.
Hlajenje v pripravljenosti
Začasni hladilni sistem se uporablja za pomožno kritično hlajenje ali pri poslabšanju redundance sistema.
