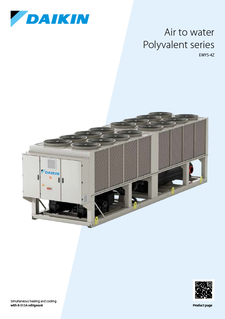

EWYS-4Z_Product catalogue_ECPEN24-446_English
PDF | 537.90KB

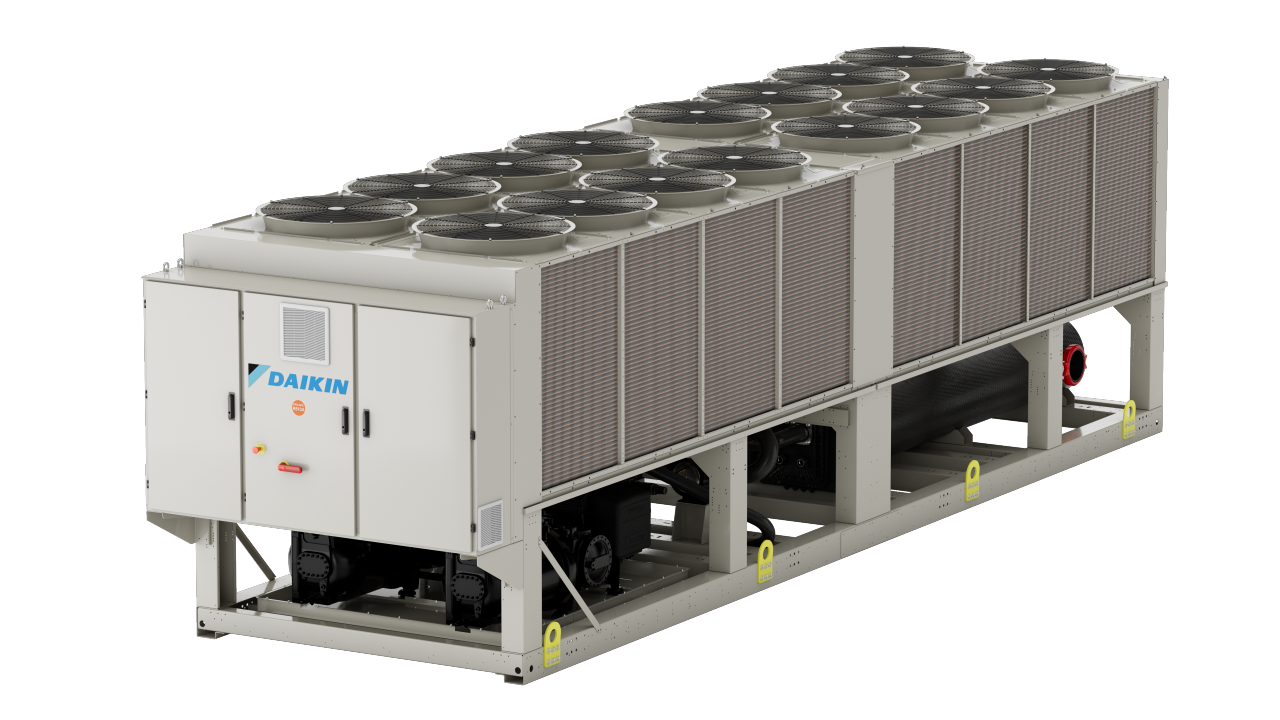

Hkratno ogrevanje in hlajenje s hladilnim sredstvom R-513A
Izdelek je opremljen z enovijačnimi kompresorji Daikin s frekvenčnikom (Variable Frequency Drive – VFD) in spremenljivim razmerjem prostornin (Variable Volume Ratio – VVR) ter deluje s hladilnim sredstvom R-513A, ki ima zelo nizek potencial globalnega segrevanja (Global Warming Potential – GWP).
Razpon moči je od 400 do 800 kW v načinu hlajenja in ogrevanja, skupno razmerje energetske učinkovitosti (TER) znaša do 7,89. Deluje pri temperaturah okolja od –18 do 50 °C, pri temperaturah ohlajene vode od –8 °C (z zmesjo vode in glikola) do 20 °C ter temperaturah segrete vode od 30 do 60 °C.
Posledično je serija EWYS-4Z vsestransko uporabna za različne namene, od industrijskih do poslovnih stavb, hotelov in bolnišnic. Zagotavlja zanesljivo delovanje in optimalno zmogljivost, ne glede na kraj uporabe in vremenske razmere.
Dve zvočni konfiguraciji
|
|
Razpon moči
Od 400 do 800 kW pri ogrevanju in hlajenju
Območje delovanja
Prednosti izdelka
10 dobrih razlogov, da izberete naš EWYS-4Z
Učinkovito upravljanje za omejevanje obratovalnih stroškov
#1 Regulacija VFD in krmiljenje VVR
Hlajena in topla voda pri delovanju v načinu zrak–voda ter voda–voda skozi vse leto. Regulacija VFD učinkovito modulira moč enote pri delni obremenitvi, krmiljenje VVR pa prilagodi delovanje kompresorja vsem pogojem in tako zmanjša izgube energije.
#2 Brez zagonskih konic
Ob zagonu ni tokovnih konic. Zagonski tok je vedno nižji od toka pri maksimalnih obratovalnih pogojih (FLA).
#3 Visok faktor moči
Faktor moči je vedno vsaj 0,95.
#4 Hitro doseganje udobja in majhna potrebna količina vode
Spreminjanje izhodne moči je neposredno povezano z zahtevami po hlajenju in ogrevanju sistema, tako da lahko sistem doseže nastavljene vrednosti v manj kot minuti in lahko pravilno deluje z enako količino vode v zanki kot pri hladilni enoti s frekvenčnikom samo za hlajenje.
Izjemna zanesljivost
#5 Tokokrogi hladilnega sredstva
Dva ločena in neodvisna tokokroga hladilnega sredstva zagotavljata največjo možno varnost ter preprosto vzdrževanje
#6 Tehnologija VFD, hlajena s hladilnim sredstvom
Na tehnologijo Daikin VFD, hlajeno s hladilnim sredstvom, ne vplivajo okoljski pogoji (temperatura okolja, nadmorska višina ali kakovost zraka), kar zagotavlja neprimerljivo zanesljivost.
#7 Enovijačni kompresorji
Enovijačni kompresorji Daikin imajo zelo uravnotežene mehanske obremenitve, kar zmanjšuje obremenitev sestavnih delov, podaljšuje življenjsko dobo enote, izboljšuje zanesljivost in zmanjšuje tresljaje ter hrup. Odlična prostorninska učinkovitost kompresorjev je idealna za načine uporabe s spremenljivo hitrostjo.
Vgradnja večnamenske enote v večji sistem HVAC
#8 Pametno upravljanje hladilne enote
Sistem Daikin intelligent Chiller Manager (iCM) omogoča upravljanje do 8 enot v sistemu in upravlja zaporedja delovanja ter moč vsake enote, da doseže potrebno skupno moč in hkrati zmanjša porabo energije. To zagotavlja upravljanje moči enot s programskimi funkcijami enote brez potrebe po dodatni nadzorni plošči. Ta pristop zagotavlja stroškovno učinkovito rešitev obrata, ki daje prednost zanesljivosti pred učinkovitostjo.
#9 Kaskadni sistem
Sistem Daikin iCM zagotavlja pravilno integracijo enot EWYS-4Z v sistem z različnimi vrstami enot, kot je 4-cevni sistem z enoto EWYS-4Z in hladilno enoto z vračanjem toplote ali toplotno črpalko z ventilom za preklapljanje med načini.
V obeh primerih je mogoče zasnovati celoten sistem HVAC Daikin. V drugem primeru omogoča integracija s toplotnimi črpalkami voda–voda (z istim krmiljenjem sistema) popolno razogljičenje ogrevanja tudi, če se kot končne naprave še vedno uporabljajo radiatorji. Kaskadni sistem Daikin je mogoče zasnovati za temperaturo tople vode do 75 °C, na primer z enoto EWYS-4Z in v kombinaciji z enovijačnimi toplotnimi črpalkami na vodni vir, ki so prav tako opremljene s tehnologijo VFD in so na voljo z različnimi hladilnimi sredstvi (R-1234ze, R-513A, R-134a).
#10 Daikin on Site
Toplotna črpalka EWYS-4Z je opremljena s storitvijo v oblaku za daljinski nadzor Daikin on Site, ki zagotavlja pravilno delovanje hladilnih in ogrevalnih naprav.
Ta daljinski sistem omogoča upravljavcem objektov, da zlahka prepoznajo težave in najdejo prave rešitve, ko pride do alarma. Platforma omogoča ocenjevanje parametrov v realnem času, kar omogoča nastavljanje nastavitev in, po potrebi, posredovanje na daljavo.
Enota je opremljena z modemom in GSM-kartico za lastno internetno povezavo.
Načini uporabe izdelka

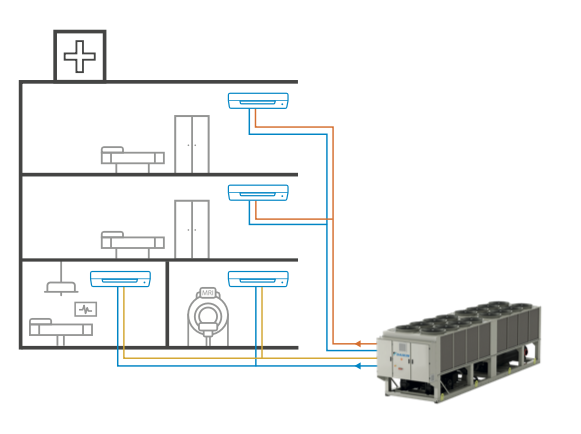

Hlajenje + ogrevanje
Hlajenje in ogrevanje prostorov
- Centralno ogrevanje s hkratno potrebo po hlajenju. Enote je mogoče upravljati po sistemu nadrejene in podrejenih naprav z nizi z do štirimi enotami na nadrejeno napravo.
- Bolnišnice in pisarne
- Zamenjava in novogradnje
- Možne končne naprave:
- Ogrevanje
- Radiatorji (do 60 °C)
- Talno ogrevanje (30–35 °C)
- Konvektorji (45 °C)
- Hlajenje
- Konvektorji (7 °C)
- Ogrevanje

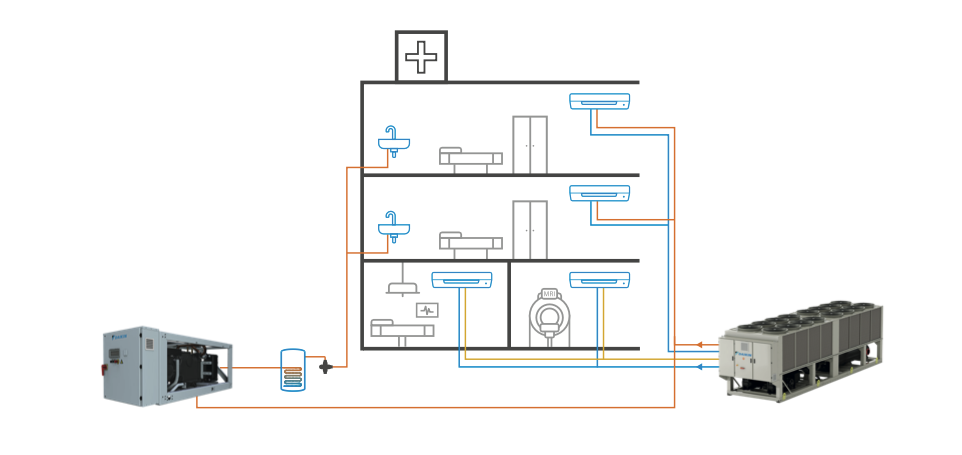

Hlajenje + ogrevanje + topla voda
Hlajenje in ogrevanje prostorov + topla voda
- Centralno ogrevanje s hkratno potrebo po hlajenju. Enote je mogoče upravljati po sistemu nadrejene in podrejenih naprav z nizi z do štirimi enotami na nadrejeno napravo.
- Bolnišnice in pisarne
- Zamenjava in novogradnje
- Možne končne naprave:
- Ogrevanje
- Radiatorji (do 60 °C)
- Talno ogrevanje (30–35 °C)
- Konvektorji (45 °C)
- Hlajenje
- Konvektorji (7 °C)
- Ogrevanje
