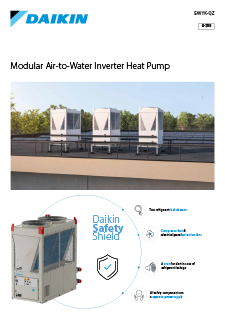

EWYK-QZ Product catalogue
PDF | 897.41KB
Za stavbe, ki zahtevajo več.
Daikin EWYK-QZ je modularna toplotna črpalka zrak–voda s frekvenčnikom in hladilnim sredstvom R-290, zasnovana za razširljivost od ene enote z močjo 135 kW do več nizov z močjo 2000 kW.
Njena zasnova »priključi in poženi« omogoča, da enote dodajate vzporedno ali zlagate po višini, ko vaš projekt raste – tako da je enako doma v novih inštalacijah, obsežnih nadgradnjah in zahtevnih industrijskih okoljih.
En sistem, neomejen potencial.
Modularni sistem »priključi in poženi«
Prilagodljiva razširljivost in modularna vgradnja do 2000 kW.
Sistem raste z vašim projektom, kar omogoča postopno dodajanje enot skladno z razvojnim načrtom stavbe. Enote lahko vgradite vzporedno ali zložite po višini, da zmanjšate njihov tloris: do štirje nizi štirih enot in do 60 možnih konfiguracij v enem sistemu.

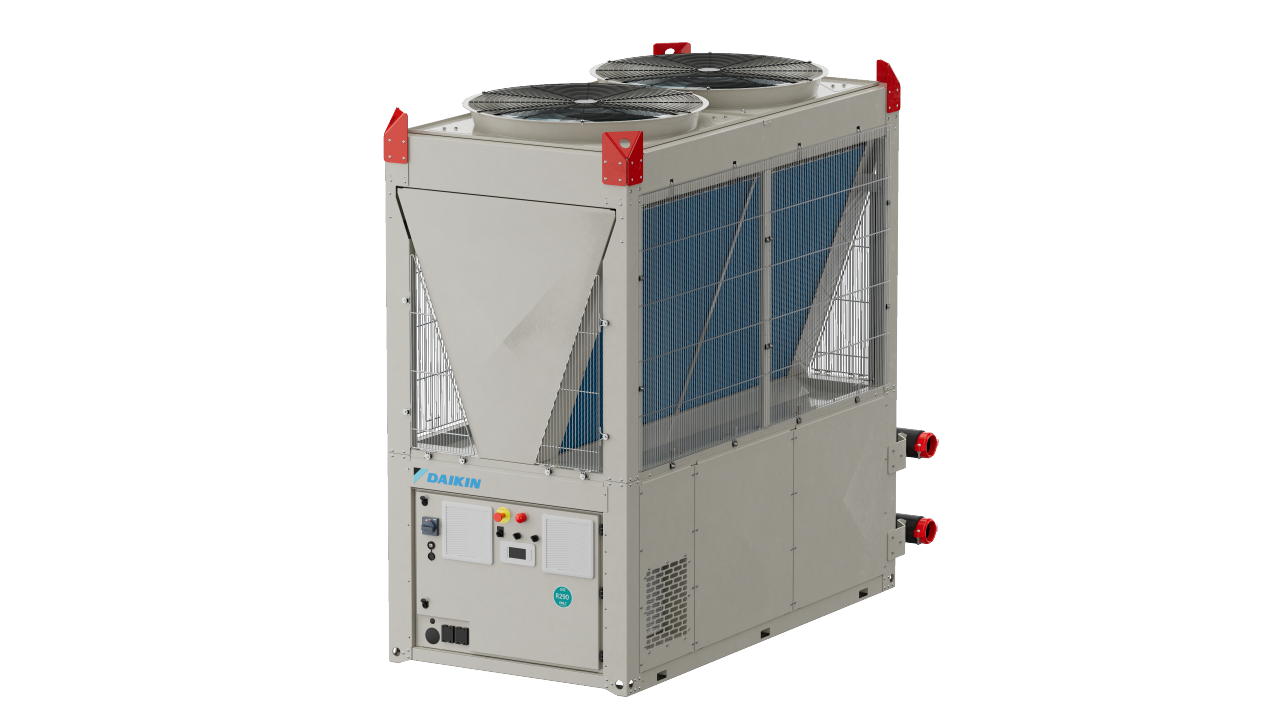

Ena osnovna enota – do 135 kW
Dve osnovni enoti – do 270 kW

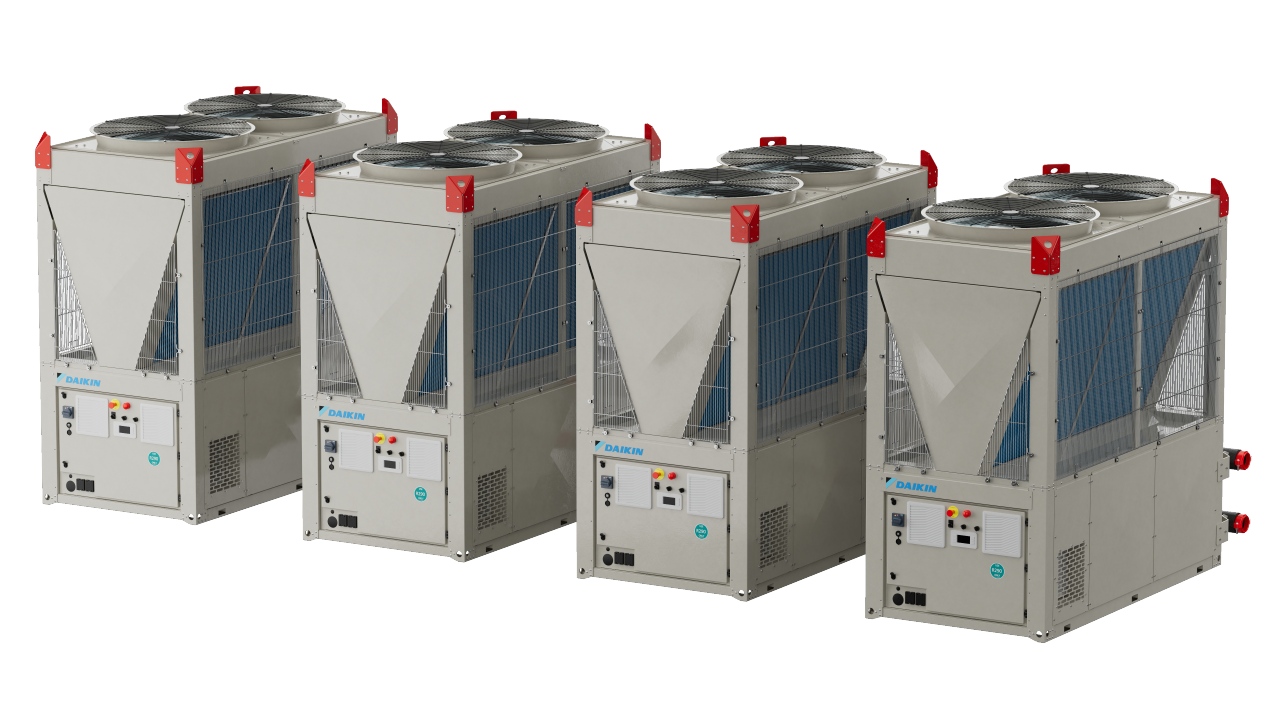

En niz štirih enot – do 540 kW

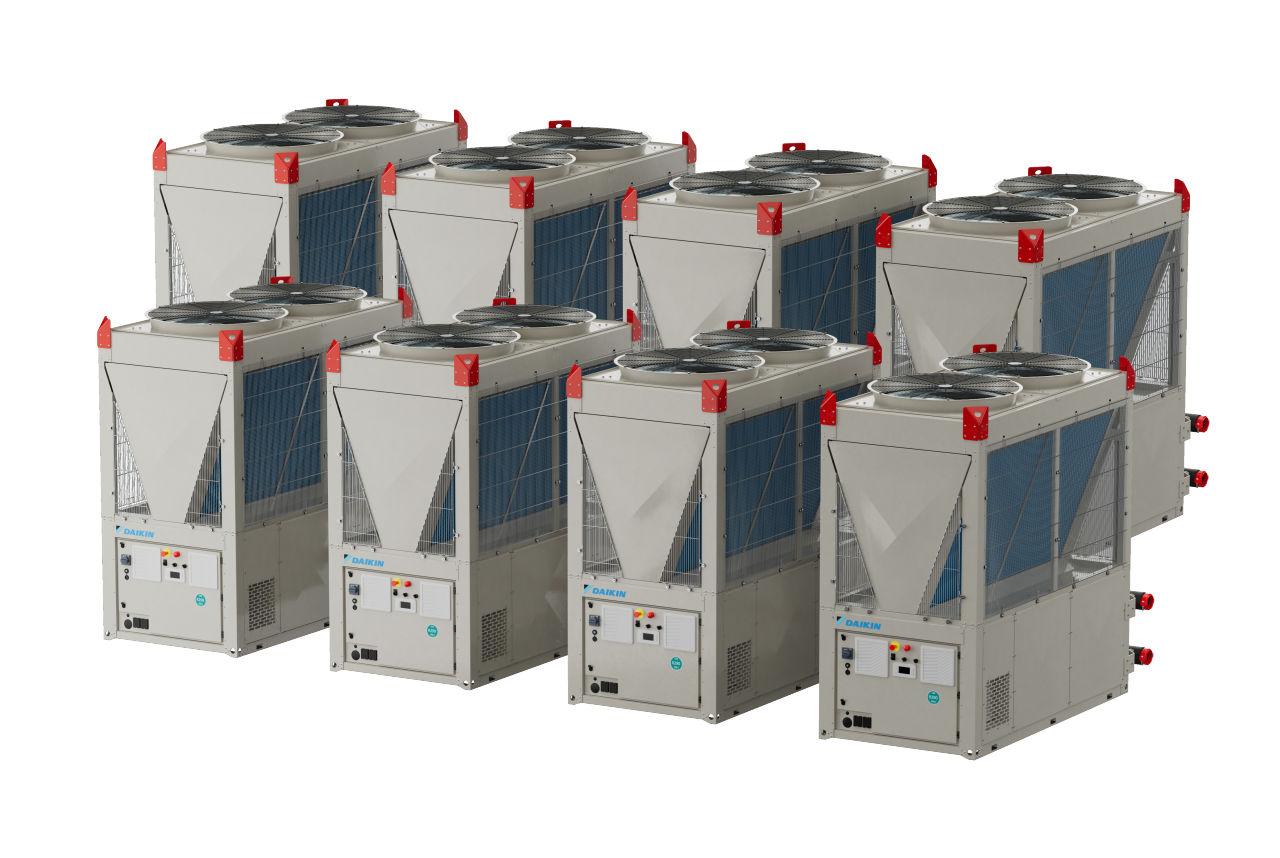

Niz 4x 4 – do 2000 kW,
ki ga upravlja sistem iCM
Zasnovano za vrhunsko zmogljivost
V celoti s frekvenčniki krmiljena tehnologija
Spiralni kompresorji s frekvenčnikom in elektronsko komutirani (EC) ventilatorji se sproti prilagajajo spreminjanju obremenitve, kar zagotavlja izjemno učinkovitost pri delni obremenitvi v vseh letnih časih.
Vgradnja »priključi in poženi«
En napajalni kabel napaja do štiri enote. Komplet razdelilnikov z vsemi cevmi med enotami je lahko tovarniško vnaprej vgrajen, da vam dodatno skrajša delo na kraju samem.
Visokotemperaturno delovanje
Zagotavlja vodo za ogrevanje s temperaturo do 75 °C tudi pri zunanjih temperaturah do −20 °C – neposredno nadomesti kotle tudi za najzahtevnejše načine uporabe.
Naravno hladilno sredstvo
R-290 (propan) ima GWP le 0,02, kar zagotavlja skladnost s predpisi o fluoriranih toplogrednih plinih (F-plinih) v prihodnje in dramatično zmanjša ogljični odtis.
Možnost enote s črpalko
Namenska enota s črpalko s frekvenčnikom in 18-litrsko raztezno posodo se neposredno vgradi v niz za popolnoma samostojen sistem za vodno omrežje.
Pripravljeno za prenove
Kompaktno zlaganje in možnost modularnega širjenja enot EWYK-QZ sta idealna za projekte, kjer je prostor omejen in je potrebna postopna razširitev moči.
Široko območje delovanja
Brez kompromisov glede pogojev delovanja.
Zagotavlja zanesljivo ogrevanje in hlajenje v široki obratovalni ovojnici s temperaturo vode do 75 °C, tako da je to idealna zamenjava za kotle za stanovanjske, hotelske in industrijske načine uporabe.
| Najmanj | Največ | |
| Voda za ogrevanje | 20 °C | 75 °C |
| Ohlajena voda | –15 °C | 18 °C |
| Zunanja temperatura | –20 °C | 46 °C |
Varnostni ščit Daikin
Varnost, vgrajena v vsako plast
- Dva detektorja puščanja hladilnega sredstva – pokrivata omarico s kompresorjem in električno ploščo.
- Odvodni ventilatorji s certifikatom ATEX – vzdržujejo nadtlak in odstranijo morebitno puščanje plina iz obeh ohišij.
- Slišna in vidna opozorila – detektorji puščanja jih takoj sprožijo za hitro odzivanje v sili.
- Neodvisno napajanje – vse varnostne naprave delujejo na namenskem tokokrogu, ločeno od napajalne napetosti glavne enote.
- Razdelilnik varnostnega ventila – ob morebitnem previsokem tlaku usmeri hladilno sredstvo zunaj ohišja s kompresorjem.
Varnostni pristop skupine Daikin zajema celoten življenjski cikel izdelka (od proizvodnje in skladiščenja do prevoza, vgradnje, vzdrževanja ter odstranjevanja) – kar partnerjem in končnim uporabnikom zagotavlja, da ves čas delajo v varnem okolju.
Pametno upravljanje hladilne enote
1. Celovita optimizacija obrata
Usklajuje vse enote v načinu ogrevanja ali hlajenja, kar zagotavlja visoko učinkovitost in zanesljivo delovanje ne glede na velikost ali konfiguracijo obrata.
2. Razširjena arhitektura
Z enim samim vmesnikom upravlja hladilne stolpe in razdelilne črpalne sisteme za zračno ter vodno hlajene inštalacije.
3. Nižji obratovalni stroški
ICM z zmanjšanjem porabe energije in mehanskih obremenitev podaljša življenjsko dobo sistema ter zagotavlja merljivo povečanje učinkovitosti skozi življenjsko dobo enote.
Tehnični podatki – EWYK-QZ

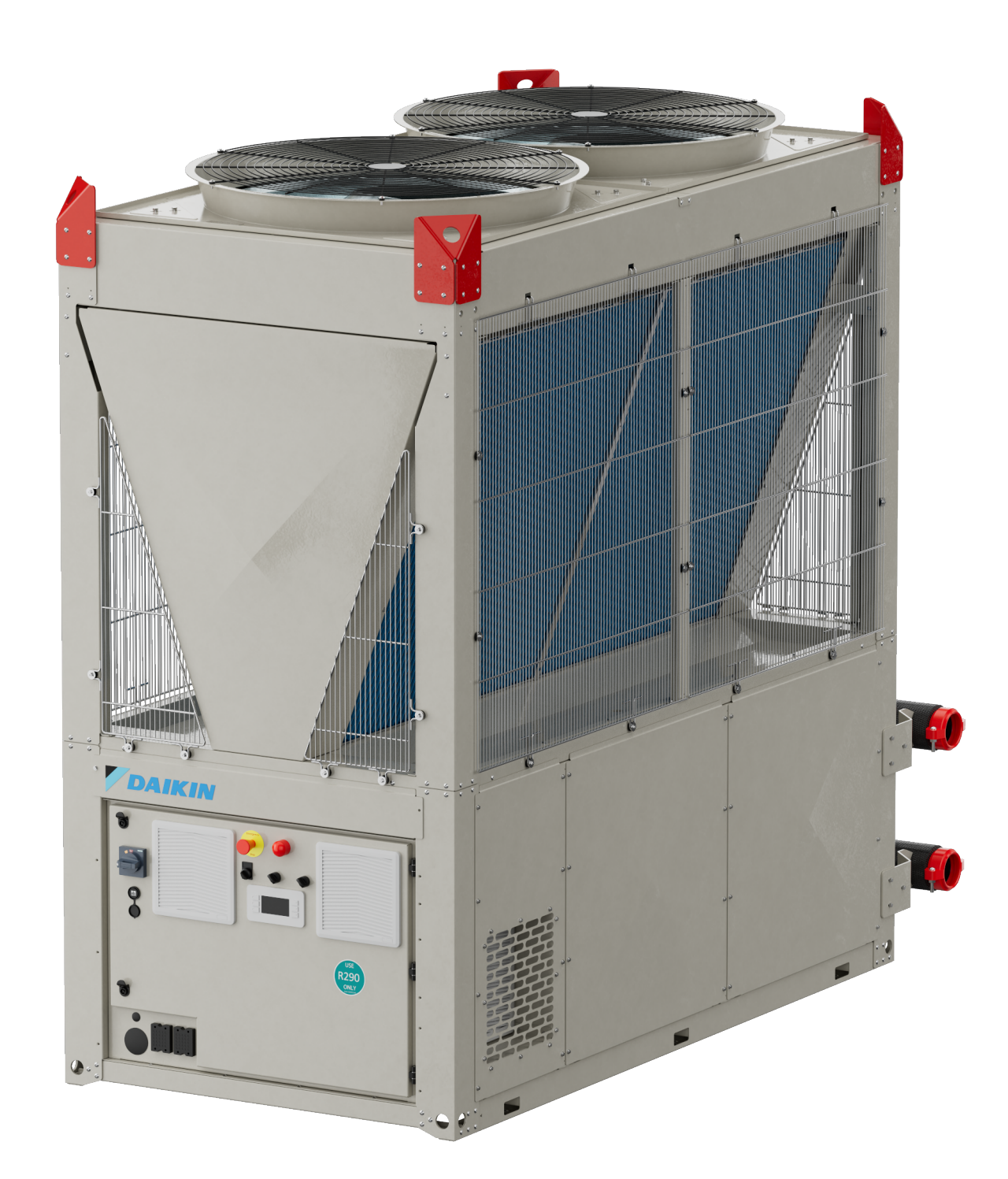

EWYK135QZXSA2
| Parameter | Vrednost |
Moč ogrevanja [H1] – 40/45 °C, ZT 7 °C (kW) | 135 |
COP [H1] (kW/kW) | 3,3 |
SCOP, nizka/srednja temperatura (kW/kW) | 4,2/3,2 |
Moč hlajenja [C1] – 12/7 °C, ZT 35 °C (kW) | 128 |
EER [C1]/SEER (kW/kW) | 2,6/4,8 |
Raven zvočne moči (dB(A)) | 79,5 |
Mere (Š x V x G) (mm) | 2382 × 1207 × 2653 |
Polnitev hladilnega sredstva (kg) | 6,6 |
Vrsta kompresorja | 2× spiralni s frekvenčnikom |
| Napajanje | 400 V/3 faze/50 Hz |
Moči nizov
1 enota
135 kW
Ogrevanje/hlajenje 128 kW
2 enoti
270 kW
Ogrevanje/hlajenje 256 kW
3 enote
405 kW
Ogrevanje/hlajenje 384 kW
4 enote
540 kW
Ogrevanje/hlajenje 512 kW
Zasnova, pripravljena za prihodnost
R-290 je med okolju najbolj prijaznimi hladilnimi sredstvi. V celoti s frekvenčniki opremljena tehnologija in integracija pametnega omrežja enote EWYK-QZ podpira standarde za trajnostne stavbe ter je skladna z najnovejšimi evropskimi predpisi.
Zasnovano za trajnostne stavbe
Pripravljeno za BREEAM
Pripravljeno za LEED
V celoti skladno z najnovejšo uredbo o F-plinih
Ključni kazalniki trajnostnosti in zmogljivosti
0,02 – potencial globalnega segrevanja (GWP – Global Warming Potential)
4,2 – SCOP (visoka sezonska učinkovitost pri nizkotemperaturnem delovanju)
75 °C – maksimalna temperatura ogrevalne vode
−20 °C – najnižja dovoljena zunanja temperatura v načinu ogrevanja
Več informacij
En sistem.
Neomejen potencial.
Pogovorite se s strokovnjakom podjetja Daikin, da poiščete pravo konfiguracijo za svoj projekt.
