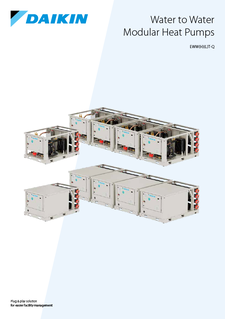

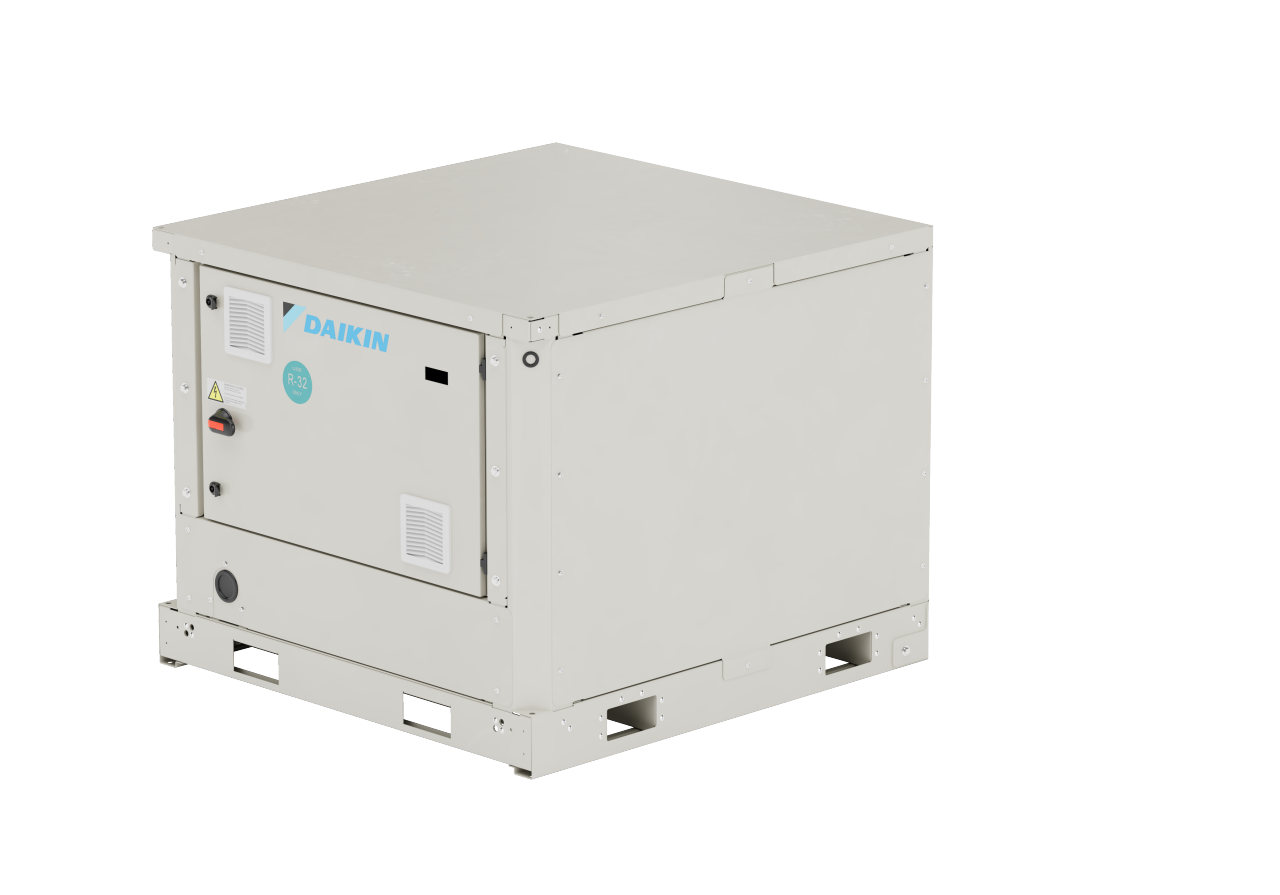

ECPEN24-470 Water to Water Modular Chillers and Heat Pumps
PDF | 972.31KB
Izdelek je zasnovan z novim modularnim pristopom do projektiranja sistemov, ki prinaša dodatno prilagodljivost pri konfiguriranju, tako da lahko potrebno moč dosežete tudi z združevanjem manjših enot, ki so povezane skupaj in jih krmilimo kot eno samo.
Ponudba, ki jo sestavljajo tri osnovne enote z zmogljivostjo 100, 125 in 160 kW, uporablja spiralne kompresorje iz lastnega razvoja skupine Daikin in hladilno sredstvo R-32, katerega GWP je za 70 % nižji kot pri R-410A.
Kot čisto hladilno sredstvo z eno sestavino ima R-32 vse potrebne lastnosti za preprosto zbiranje, recikliranje ali regeneracijo, tako da ga lahko vključimo v trg z obnovljenimi hladilnimi sredstvi in uporabimo znova.
Hladilno sredstvo R-32 je prav tako široko dostopno kot glavno hladilno sredstvo za klimatske naprave s spiralnimi kompresorji. To pomeni, da je široko razpoložljivo za vzdrževanje.
Tri različice izdelka
- Toplotna črpalka z obračanjem na vodni strani
- Toplotna črpalka z obračanjem na strani s hladilnim sredstvom (samo 100 kW)
- Brez kondenzatorja
Tri osnovne enote
- 100, 125 in 160 kW
98 možnih kombinacij enot
z različnimi različicami izdelkov
Razpon moči
Tri osnovne enote z močmi 100, 125 in 160 kW.
Enote je mogoče združiti v skupine do osem z dvema po višini sestavljenima nizoma po štiri in tako doseči razpone moči od 200 do 1280 kW

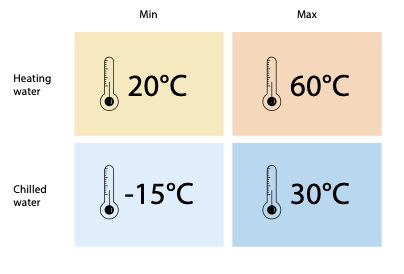

Območje delovanja
Prednosti izdelka
Razširljivost in majhna velikost
Nove enote EW(W)(H)(L)T-Q A so zaradi svoje modularnosti zelo razširljive. Enote lahko dodajate takrat, ko je to potrebno, glede na načrt gradnje stavbe.

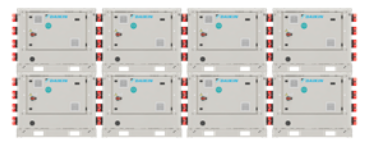

Enote je mogoče kombinirati v nize z vodoravno razporeditvijo ali zložiti po višini, kar zmanjša potreben prostor in je še posebej uporabno pri prenovah. Enote je mogoče združiti v skupine do osem z dvema po višini sestavljenima nizoma po štiri in tako doseči razpone moči od 100 do 1280 kW.
Največji vodoravni niz: 4
Možnost zlaganja po višino za do osem enot

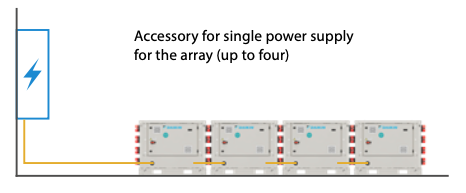

En električni priključek

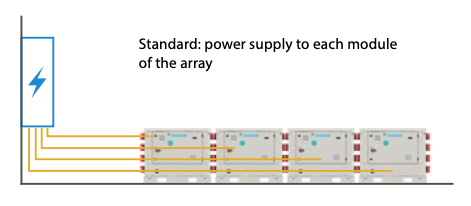

Standardno (brez dodatne opreme) mora imeti vsaka enota svoj električni priključek. Z dodatno opremo je mogoče en niz (do štiri enote) priključiti z enojnim električnim priključkom.

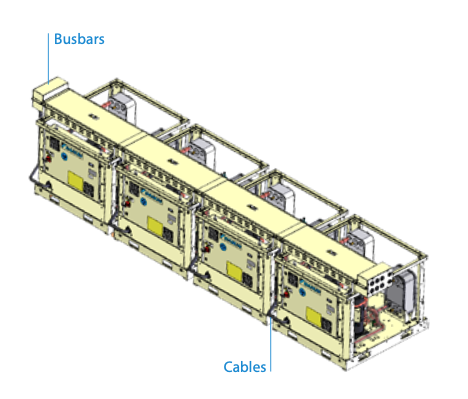

Zbiralke in kable dobavlja tovarna z eno od naslednjih kod dodatne opreme. Električne povezave med enotami je treba izvesti na kraju samem.
Kode dodatne opreme:
EKSPELT2 – Enojni električni priključek za dve enoti
EKSPELT3 – Enojni električni priključek za tri enote
EKSPELT4 – Enojni električni priključek za štiri enote
Pozor:
- Enojni električni priključek se dobavi ločeno in ga je treba vgraditi na kraju samem. Enojni električni priključki niso združljivi z zlaganjem po višini.
- Enojni električni priključki so na voljo samo za vgradnjo v zaprte prostore.
- Če naročite štiri enote, ki bodo sestavljene v niz, in želite enojni električni priključek, lahko dodatno opremo EKSPELT4 izberete samo enkrat.
Vgradnja po sistemu »priključi-in-poženi«

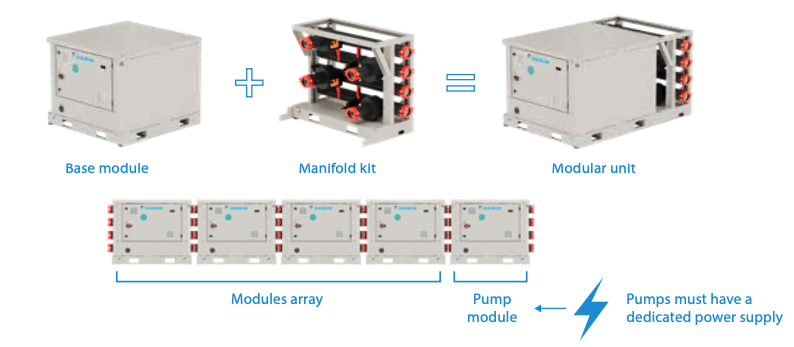

Vgradnjo poenostavlja komplet z razdelilnikom, ki je namenjen za povezovanje vodnih priključkov enot, saj vključuje cevovode med enotami. Komplet z razdelilnikom je mogoče vgraditi tudi tovarniško, da dodatno skrajšate čas vgradnje na kraju samem. Poleg tega je mogoče nizu enot preprosto dodati namensko enoto s črpalko. Opremljena je s črpalkami s frekvenčnikom za popolno prilagodljivost in vključuje raztezno posodo s prostornino 18 litrov. Za še bolj preprosto vgradnjo je mogoče v sistem vključiti enojni električni priključek, s katerim lahko niz do štirih enot priključite s samo enim močnostnim kablom (kable za povezovanje enot dobavi tovarna).

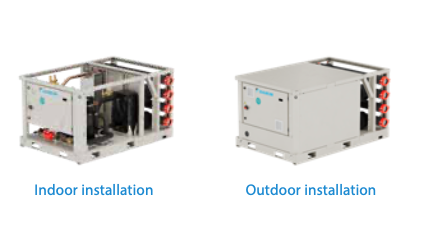

Enote lahko vgradite v zaprtih prostorih ali celo na prostem, če izberete konfiguracijo z zmanjšano hrupnostjo. Nove enote EW(W)(H)(L)T-Q A so na voljo z dvema različnima konfiguracijama glede hrupa, da ustrezajo zahtevam načinov uporabe, kjer je pomembna nizka hrupnost, kot so stanovanja, hoteli in bolnišnice.
Nižji obratovalni stroški
Z modularno zasnovo lahko nova enota natančno sledi profilu obremenitve stavbe pri hlajenju in ogrevanju skladno s standardom EN14825. To je še posebej pomembno zato, ker zagotavlja nizke obratovalne stroške sistema HVAC pri delnih obremenitvah, ki predstavljajo večino časa obratovanja. To ne velja za tradicionalne hladilne naprave in toplotne črpalke v paketu, ki morajo delovati s stalnimi cikli vklopov ter izklopov, kar zmanjšuje učinkovitost sistema.
Prispevek za zelene stavbe
Najbolj priljubljena protokola za zelene stavbe sta BREEAM in LEED. Enote EW(W)(H)(L)TQ A lahko izboljšajo točkovanje projekta pri ocenjevanju energetske učinkovitosti vodnega sistema,
zlasti pri izbiri dodatne opreme za delno vračanje toplote. Omejeni GWP hladilnega sredstva R-32 in majhna polnitev hladilnega sredstva na tokokrog zaradi modularne zasnove prav tako pomenita možen prispevek pri ocenjevanju vpliva hladilnih sredstev.
Omejen vpliv na okolje
Enote uporabljajo hladilno sredstvo R-32, ki ima potencial globalnega segrevanja (GWP) 675 – trikrat manjši kot pri R-410A. R-32 je čisto
hladilno sredstvo z eno sestavino, zato ga je mogoče uporabiti znova. Nedavna študija Tokijske mestne univerze* poroča, da ima znova uporabljeno hladilno sredstvo R-32 za 90 % manjši vpliv na okolje od novega, saj ga ni treba uničiti in je za obnovo potrebne manj energije kot za prvotno proizvodnjo. Skupina Daikin uporablja v svojih hladilnih enotah in toplotnih črpalkah obnovljeno hladilno sredstvo R-32 v okviru programa Loop by Daikin.
Načini uporabe izdelka

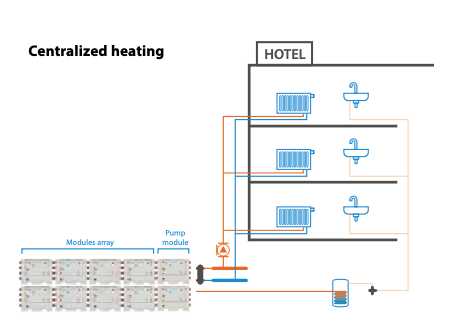

Ogrevanje
Ogrevanje prostorov in topla voda

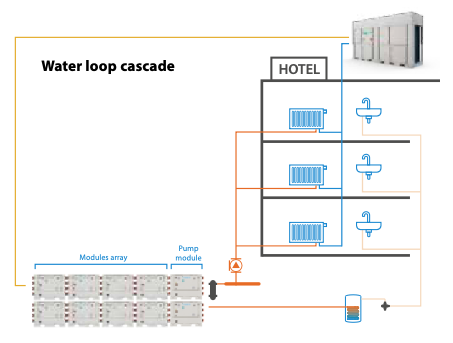

- Centralno ogrevanje, lahko s kaskadno vodno zanko s toplotno črpalko zrak–voda. Topla voda se zagotavlja z neodvisno oskrbo s toplo vodo (posamezne ali nizi enot za sanitarno vodo, ki so lahko tudi zložene v višino). Enote je mogoče upravljati po sistemu nadrejene in podrejenih naprav z nizi z do štirimi enotami na nadrejeno napravo.
- Stanovanjske stavbe, pisarne, manjše poslovne stavbe, telovadnice, hoteli
- Zamenjava in novogradnja
- Možne končne naprave:
- Radiatorji (do 60 °C)
- Talno ogrevanje (30–35 °C)
- Konvektorji (45 °C)

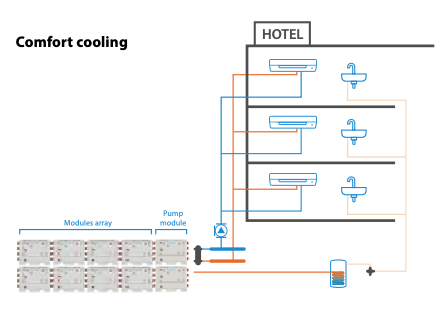

Hlajenje
Hlajenje za udobje
Centralizirano hlajenje. Topla voda se zagotavlja z neodvisno oskrbo s toplo vodo (posamezne ali nizi enot za sanitarno vodo, ki so lahko tudi zložene v višino). Enote je mogoče upravljati po sistemu nadrejene in podrejenih naprav z nizi z do štirimi enotami na nadrejeno napravo.
- Stanovanjske stavbe, pisarne, manjše poslovne stavbe, telovadnice, hoteli
- Zamenjava in novogradnja
- Možne končne naprave:
– Hladilna tla (23–18 °C)
– Konvektorji (12–7 °C)

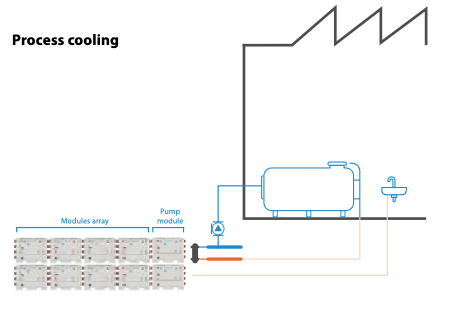

Procesno hlajenje
- Namensko ali centralizirano hlajenje glede na potrebe projekta. Enote je mogoče upravljati po sistemu nadrejene in podrejenih naprav z nizi z do štirimi enotami na nadrejeno napravo.
- Hlajenje mleka (9–4 °C)
- Hladilnica (od –8 do –12 °C, z glikolom)
- Hlajenje naprav MRI in še marsikaj
