Hladilne enote TZ D z vgrajeno konfiguracijo za brezplačno hlajenje
Dve različici izdelka
- Standardna hladilna enota
- Hladilna enota za brezplačno hlajenje
Na voljo so tri hladilna sredstva
- R-1234ze (EWA/FH)
- R-513A (EWA/FS)
- R-134a (EWA/FD)
Štirje razredi učinkovitosti
- Modri (B-)
- Srebrni (S-)
- Zlati (X-)
- Platinasti (P-)

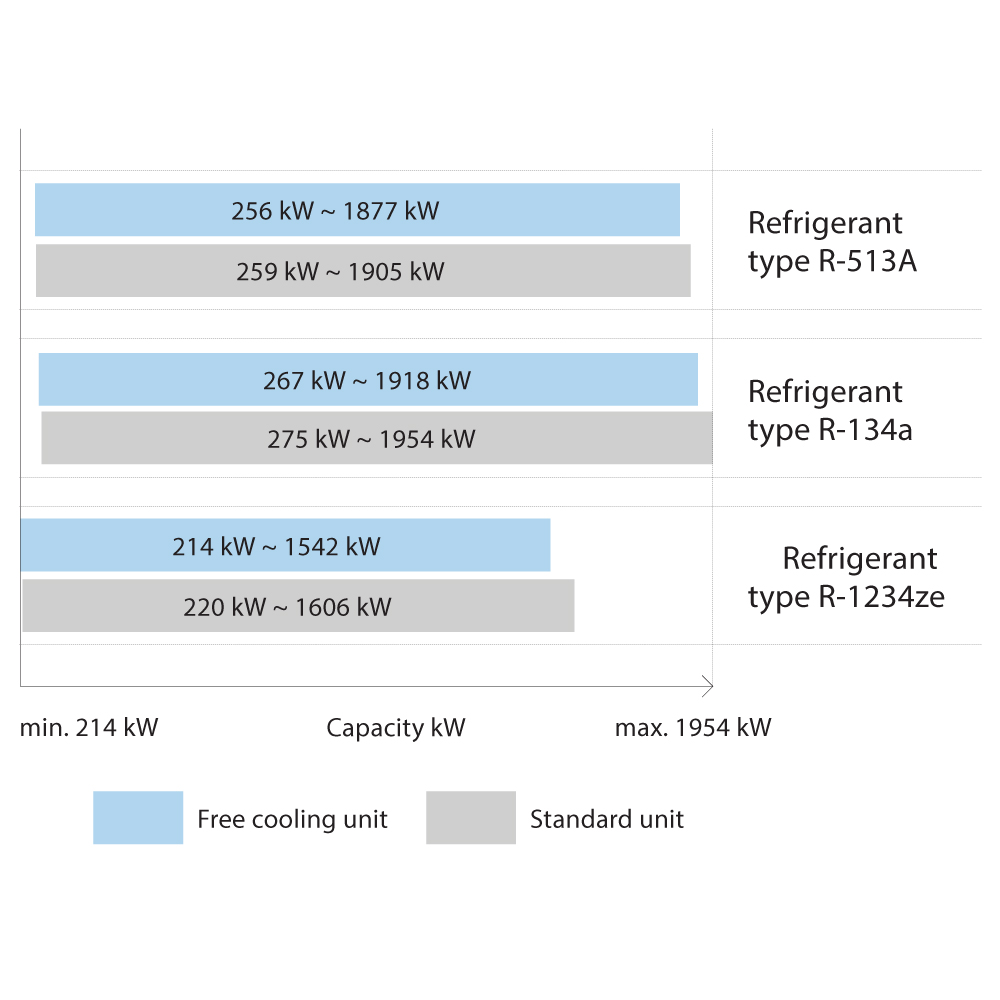

Razpon moči
Območje delovanja
Pregled izdelkov
Prednosti izdelka
1. Zasnova enovijačnega kompresorja Daikin
Zasnova enovijačnega kompresorja Daikin. Ta tehnologija je zasnovana tako, da je izjemno zanesljiva tudi v zahtevnih okoljih. Ker je glavni rotor hkrati uravnotežen v radialni in aksialni smeri, je ležaj kompresorja izjemno zanesljiv.
2. Izjemna zanesljivost s frekvenčnikom iz lastnega razvoja Daikin
Dva ločena in neodvisna tokokroga hladilnega sredstva zagotavljata največjo možno varnost ter preprosto vzdrževanje.

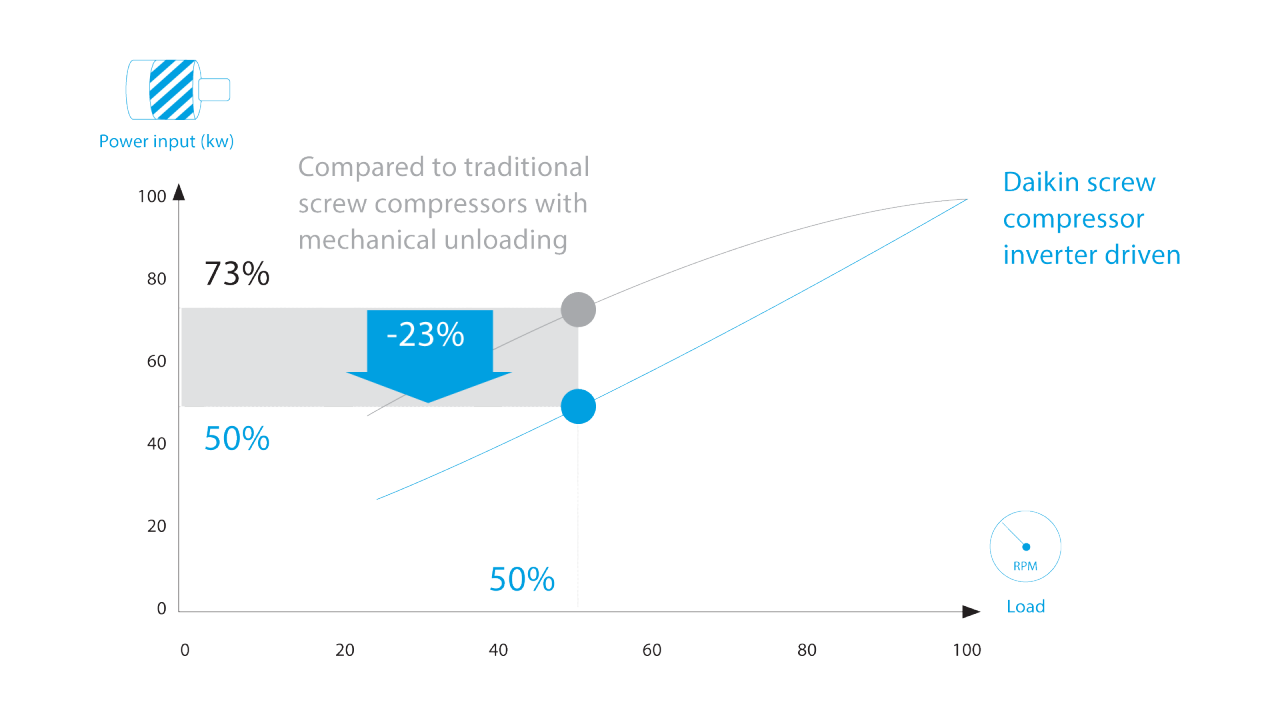

3. Vrhunska učinkovitost s frekvenčnikom iz lastnega razvoja Daikin in spremenljivim prostorninskim razmerjem
Frekvenčnik Daikin omogoča optimalno delovanje enote, kar zmanjša in omejuje obratovalne stroške v vseh delovnih pogojih. Enovijačni kompresor iz lastnega razvoja ima spremenljivo prostorninsko razmerje (Variable Volume Ratio – VVR), kar omogoča modulacijo kompresijskega razmerja, ki poveča učinkovitost kompresorja pri različnih okoljskih pogojih.
KLIMATIZACIJA: OBVEZNA OPREMA, KI VPLIVA NA OBRATOVALNE STROŠKE
DAIKIN: PAMETNA IZBIRA ZA ZMANJŠANJE OBRATOVALNIH STROŠKOV
4. Vgrajen aktivni filter harmonikov Daikin
Aktivni filtri harmonikov (Active Harmonic Filter – AHF) zmanjšajo harmonično popačenje električnih sistemov in sproti kompenzirajo tokove harmonikov, kar izboljša kakovost električne napetosti v sistemu. Aktivni filter harmonikov Daikin je v celoti integriran v hladilno enoto.
V celoti integriran pomeni:
- Ni potreben dodaten prostor
- Ni potrebno dodatno delo pri vgradnji
- Celoten sklop je tovarniško preizkušen
- Ne potrebuje dodatnega vzdrževanja
5. Enote Daikin TZ D so izjemno kompaktne
Enote Daikin TZ D so kljub načinu brezplačnega hlajenja izjemno kompaktne. To smo dosegli s prenovo kondenzatorskega dela, ki hkrati zmanjša potrebo po prostoru in izboljša tudi splošno učinkovitost sistema.
6. Konfiguracija za brezplačno hlajenje ne zahteva dodatnega prostora
Te enote ne potrebujejo dodatnega prostora v primerjavi s standardnimi hladilnimi enotami brez možnosti brezplačnega hlajenja.
Vključitev dodatne opreme
7. Široka ovojnica delovanja
Enote TZ D lahko delujejo v najrazličnejših pogojih, tako da so primerne za različne načine uporabe. Zagotavljajo lahko ohlajeno vodo s temperaturami do –15 °C za načine uporabe, kot so drsališča, hkrati pa so primerne za podatkovne centre, ki zahtevajo višje izhodne temperature uparjalnika do 30 °C. Ta vsestranskost zagotavlja izjemno prilagodljivost, ki omogoča enotam TZ D učinkovito delovanje v najrazličnejših okoljih in podnebjih
Ovojnica delovanja
Vračanje toplote za optimizacijo porabe energije
8. Možnost integracije celotnega ali delnega vračanja toplote
To omogoča vračanje dela ali vse toplote, pridobljene med hlajenjem. To izboljša energetsko učinkovitost in zmanjša obratovalne stroške. Pri opremi za celotno vračanje toplote je enota opremljena z enim dodatnim kondenzatorjem na tokokrog za proizvodnjo tople vode. Pri opremi za delno vračanje toplote je enota opremljena z enim elementom za odpravljanje pregrevanja na tokokrog za proizvodnjo tople vode. Ta sistem za vračanje toplote omogoča proizvodnjo tople vode, ki jo lahko izkoristite za različne načine uporabe.
Ko je vračanje toplote vklopljeno, se pri ocenjevanju učinkovitosti enote ne upošteva več vrednost razmerje energetske učinkovitosti (Energy Efficiency Ratio – EER), ki se nanaša samo na hladilni učinek enote. Z vračanjem toplote enota zagotavlja tudi toploto, ki bi jo sicer še vedno moral zagotavljati drug vir. Razmerje skupne energetske učinkovitosti (Total Efficiency Ratio – TER) je opredeljeno kot:
TER = moč hlajenja + moč ogrevanja
───────────────────────────────
poraba moči
Uporabna integracija za različne načine uporabe
9. Na voljo je oprema za nadzor zmogljivosti
Informacije o zmogljivosti enote so na voljo neposredno v krmilniku, ki zagotavlja sprotne podatke in podatke o preteklem delovanju. To omogoča nadzor učinkovitosti enote in izvajanje potrebnih nastavitev za vzdrževanje optimalne učinkovitosti. S sledenjem podatkov o zmogljivosti je mogoče zgodaj prepoznati anomalije ali odstopanja, kar omogoča odkrivanje in obvladovanje morebitnih težav, preden povzročijo okvare.

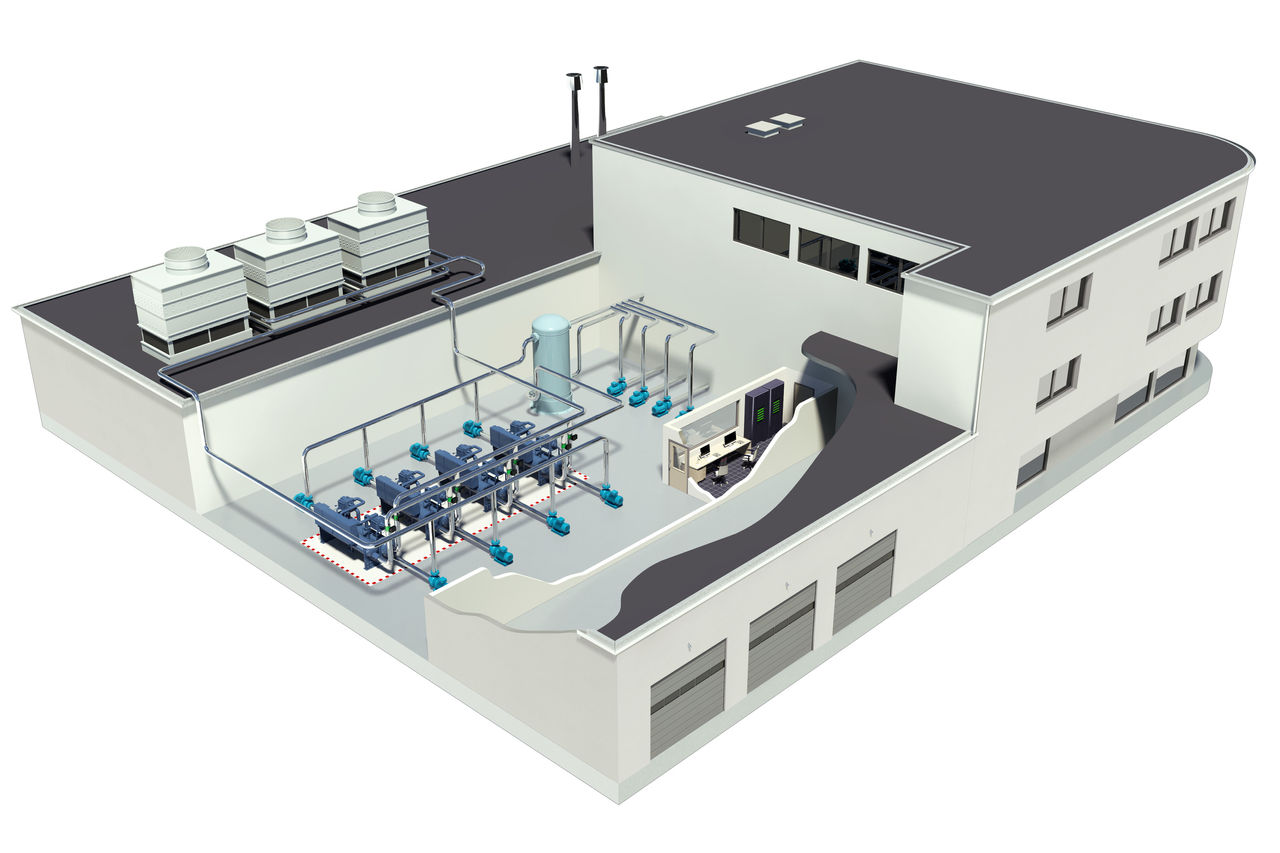

10. Te enote je mogoče vključiti v kompleksne sisteme, sestavljene iz več enot Daikin
Učinkovito upravljanje take skupine enot je obvezno za optimizacijo obratovalnih ur in zagotavljanje pravilnega delovanja. To je mogoče doseči z dodatno opremo Intelligent Chiller Manager (iCM), ki optimizira sisteme z do osmimi enotami, in orodjem za daljinski nadzor v oblaku Daikin on Site. Dodatno opremo Daikin iCM je mogoče povezati z nadzorno platformo v oblaku Daikin on Site, ki je povezana s sistemi za upravljanje stavb (BMS).
Konfiguracija za brezplačno hlajenje
Odprta zanka (z glikolom)
Sistem za brezplačno hlajenje je zasnovan za hlajenje tekočine z izkoriščanjem hladnega okolja. Ko je temperatura okolja višja od temperature tekočine, enota zagotavlja hlajenje samo s kompresorji (mehansko hlajenje). Ko temperatura okolja pade pod temperaturo tekočine, ki vstopa v enoto, lahko za hlajenje tekočine pred vstopom v uparjalnik uporabimo zunanji zrak in tako izvajamo delno ali popolnoma brezplačno hlajenje glede na spreminjanje temperature okolja.
Zaprta zanka (brez glikola)
Spajkani ploščni toplotni izmenjevalnik enote tvori zaprto zanko s toplotnim izmenjevalnikom za brezplačno hlajenje in z namensko črpalko. V tem sistemu je glikol zaprt v zaprti zanki. Dodatna oprema brez glikola deluje z zaprto zanko, kar zagotavlja s predpisi skladno in učinkovito rešitev za načine uporabe, kjer se je dobro izogniti uporabi glikola. Med drugim lahko to pomeni velike prihranke stroškov, saj izogibanje rabi glikola v strankinem sistemu olajša vzdrževanje in izboljša splošno učinkovitost. V industrijskih procesih to zmanjšuje tveganje onesnaženja in zagotavlja, da kakovost izdelka ni ogrožena.
Tri ključne prednosti konfiguracij brez glikola
