Prilagodljiva vgradnja za vsak projekt
Visok pretok zraka
Elektronsko komutirani (EC) ventilator s krmiljenjem hitrosti v vseh konfiguracijah zagotavlja učinkovit in dosleden pretok zraka do 4000 m³/h z minimalno porabo energije.
Štiri konfiguracije »priključi in poženi«
Ekskluzivno zasnovano za sisteme VRV in ERA. Na voljo so s sprednjo rešetko, zgornjo rešetko, priključki za kanale in priključki na levi/desni strani.
Preprosta vgradnja toplotnega izmenjevalnika DX
Ekspanzijski ventil EKEXVA250 in elektronski krmilnik EKEA sta vgrajena tovarniško. Vgrajen krmilnik Z poenostavi vgradnjo in začetek uporabe.
Združljivo z R410A in R32
Brezhibno deluje s sistemi VRV IV+ (R410A), VRV 5 (R32) in ERA (R32). Spojke Tightfit omogočajo hitro priključitev napeljav za hladilno sredstvo brez puščanja.
Tiho delovanje
Ravni zvočne moči navzdol do 74 dB(A) na zunanji enoti skupaj z elektronsko komutiranim (EC) ventilatorjem s krmiljenjem hitrosti za tiho in nemoteče delovanje v prostorih.
Najvišje ravni udobja
Tehnologija VRT s širokim razponom delovanja – ogrevanje od 10 °C TP. Upravljalnik Madoka in krmilnik Z omogočata natančno upravljanje temperature prostora.

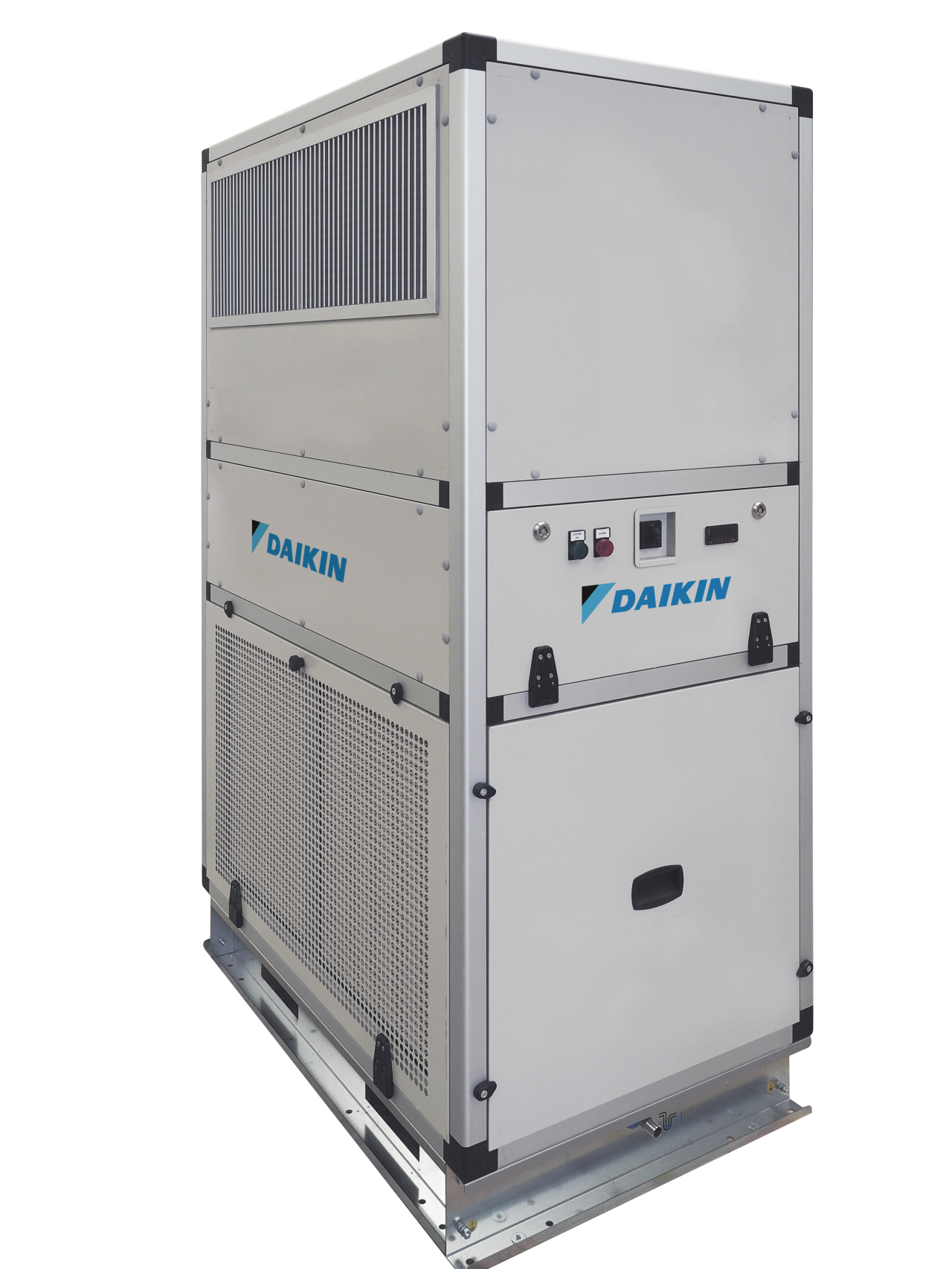

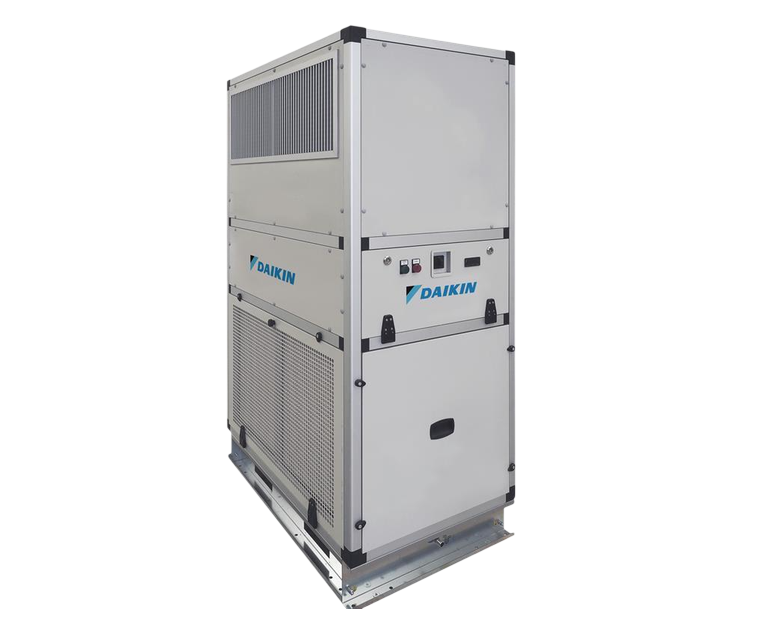

Majhen tloris
Talna zasnova (višina 1950 mm) z merami podstavka 1170 × 750 mm omogoča vgradnjo, kjer ni prostora na stropu – to je idealno za scenarije z naknadno vgradnjo v prostore z nizkim stropom.
Visoka učinkovitost
SEER do 7,30 in SCOP do 4,50 v kombinaciji z zunanjo enoto ERA. Potrjena zmogljivost s certifikatom Eurovent za popolno preglednost.
Preprosta naknadna vgradnja
Zasnovano za hitro nadgradnjo obstoječih stavb. Preprosto odstranjevanje in selitev s podporo za regenerirano hladilno sredstvo s certifikatom Loop by Daikin.
Prava rešitev za vsak prostor
Sistem Compact R se prilagaja zahtevam prezračevanja v različnih komercialnih okoljih in zagotavlja zdrav zrak ter udobje tam, kjer je to najbolj pomembno.
Pisarne
Podprite storilnost uporabnikov s stabilno in nadzorovano kakovostjo zraka v prostorih z odprto ali razmejeno postavitvijo.
Izobraževanje
Kakovostno filtriranje in zmogljivost DCV zagotavljata zdravo učno okolje, ki se prilagaja zasedenosti prostora.
Trgovine
Kompakten tloris ustreza majhnim strojnicam; prilagodljive konfiguracije obvladujejo spreminjanje zasedenosti.
Bolnišnica
Zaradi možnosti vgradnje v zaprtih prostorih ali na strehi ter tihega in učinkovitega delovanja je sistem Compact R idealen za hotele ter restavracije.
Trije načini za usmerjanje pretoka zraka
Konfiguracije pretoka zraka
Standardna sprednja rešetka
Privzeta konfiguracija s sprednjo nastavljivo dovodno rešetko. Idealno za odprte prostore, ki zahtevajo porazdelitev zraka naprej.
Standardna zgornja rešetka
Sprednja in zgornja plošča sta enake velikosti ter jih je mogoče medsebojno zamenjati na kraju samem – dovodno rešetko lahko prestavite navzgor za navpično porazdelitev.
Odvod za kanal
Zgornja plošča, vgrajena spredaj, omogoča priključek na kanal zgoraj. Vrednost ESP do 500 Pa podpira popolnoma kanalske sisteme za porazdelitev zraka.
Združljivost s toplotnimi črpalkami VRV in ERA
VRV IV+
- RYYQ10U
- R410A · 10 KM · SEER: 6,8 · SCOP: 4,3
VRV 5
- RXYSQ10TY1
- R410A · 10 KM · SEER: 6,3 · SCOP: 4,1
VRV 5 Advanced
- RXYSA10A
- R32 · 10 KM · SEER: 6,93 · SCOP: 4,42
ERA
- ERA250AYF
- R32 · 10 KM · SEER: 7,30 · SCOP: 4,50
Kratek pregled tehničnih podatkov notranje enote
| Parameter | Vrednost |
Vrsta ventilatorja | EC (s krmiljenjem hitrosti) |
Nazivni pretok zraka (m³/h) | 4.000 |
Nazivna vrednost ESP (Pa) | 100 |
Maksimalna vrednost ESP (Pa) | 500 |
Napajanje | 3 faze+N+PE/50 Hz/380 V |
Zračni filter | ePM10 55 % (M5) |
Mere (V × D × G) (mm) | 1950 × 1170 × 750 |
Masa (kg) | 330 |
Območje delovanja ogrevanja (°C ST) | 10–27 |
Območje delovanja hlajenja (°C ST) | 20–35 |
Priključki | Desna stran/leva stran |
Krmilnik | BRC1H52W/S/K (na voljo ločeno) |
