Koliko prostora potrebuje toplotna črpalka, ki za vir toplote uporabljajo zrak?

Kako delujejo toplotne črpalke, ki za vir toplote uporabljajo zrak?

Tehnologija toplotnih črpalk, ki za vir toplote uporabljajo zrak pridobiva toploto iz zunanjega zraka tudi pri temperaturah pod ničlo. Zunanja enota vsesava zrak skozi zadnjo stran in stranske odprtine, nato pa hladilni krog iz njega odvzame toplotno energijo. Ohlajen zrak se po prenosu toplote izpiha skozi sprednji del enote.0

Sistem sestavljajo trije glavni elementi:

• Na prostem vgrajena zunanja enota toplotne črpalke
• Bojler v prostorih, ki običajno potrebuje približno 1 kvadratni meter tlorisne površine
• V nekaterih primerih še zalogovnik, ki shranjuje dodatno toplo vodo za zmanjšanje delovanja v kratkih ciklih

Sodobne toplotne črpalke so vse bolj del novogradenj, čeprav je naknadna vgradnja še vedno zelo smiselna za obstoječe domove z dovolj prostora na prostem.

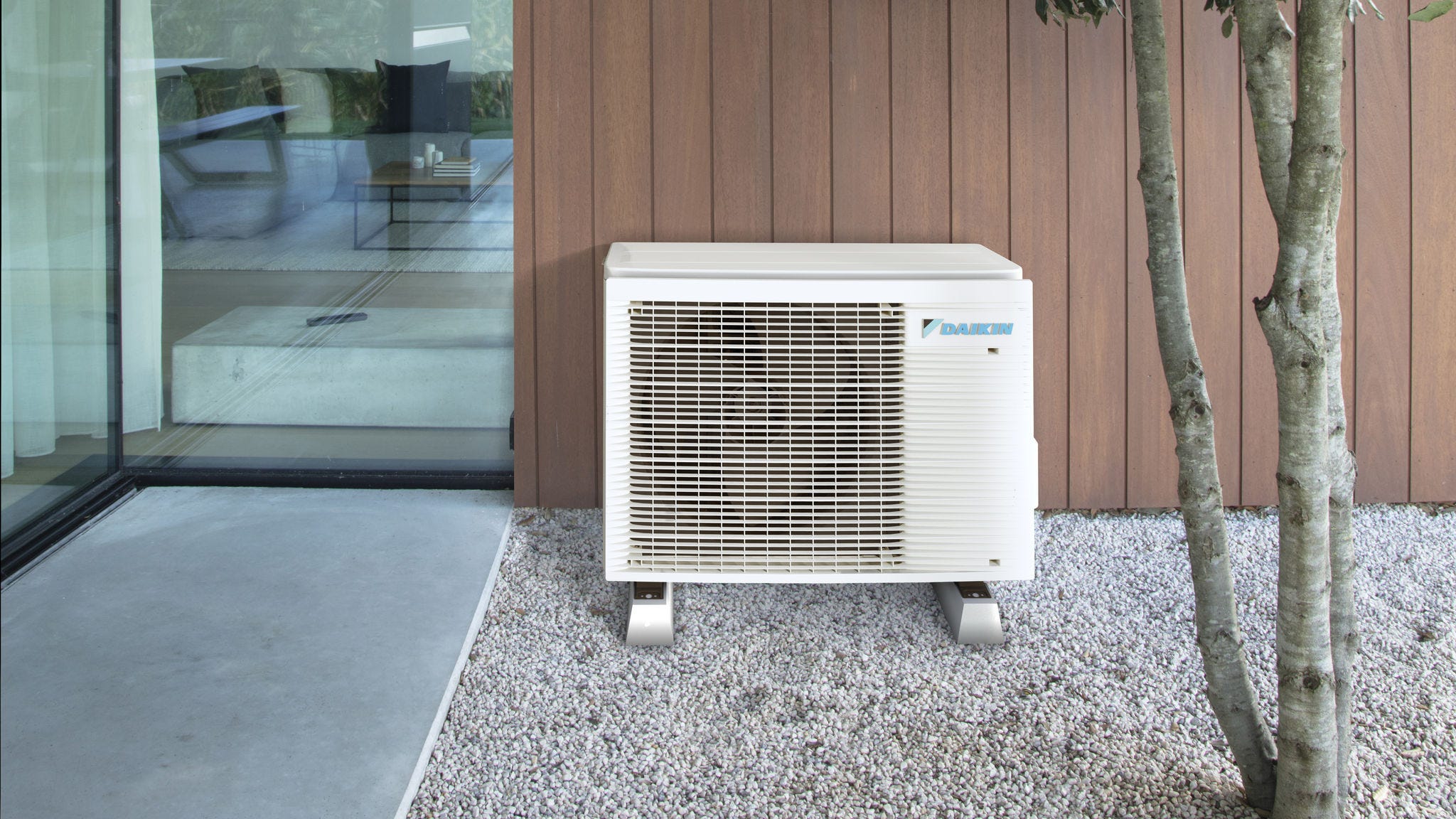

Minimalne potrebe po prostoru na prostem

Zunanja enota toplotne črpalke, ki za vir toplote uporabljajo zrak zahteva skrbno postavitev s predpisanimi odmiki. Okoli nje mora biti vsaj 1 meter prostora, da je mogoče pravilno kroženje zraka. To je še zlasti pomembno spredaj, kjer enota oddaja ohlajen zrak.

Bistvene zahteve pri določanju prostora:

• Vsaj 1 meter prostora pred enoto
• Vsaj 1 meter na vsaki strani za učinkovit pretok zraka
• Ustrezen odmik zadaj za dovod zraka
• Izogibajte se postavitvi v bližini vogalov stavbe ali zaprtih prostorih

Vgradnji v bližini vogalov se je treba izogniti, saj se lahko izhodni zrak odbije od sten in kroži nazaj v enoto, kar zniža temperaturo vhodnega zraka ter ogrozi učinkovitost sistema.

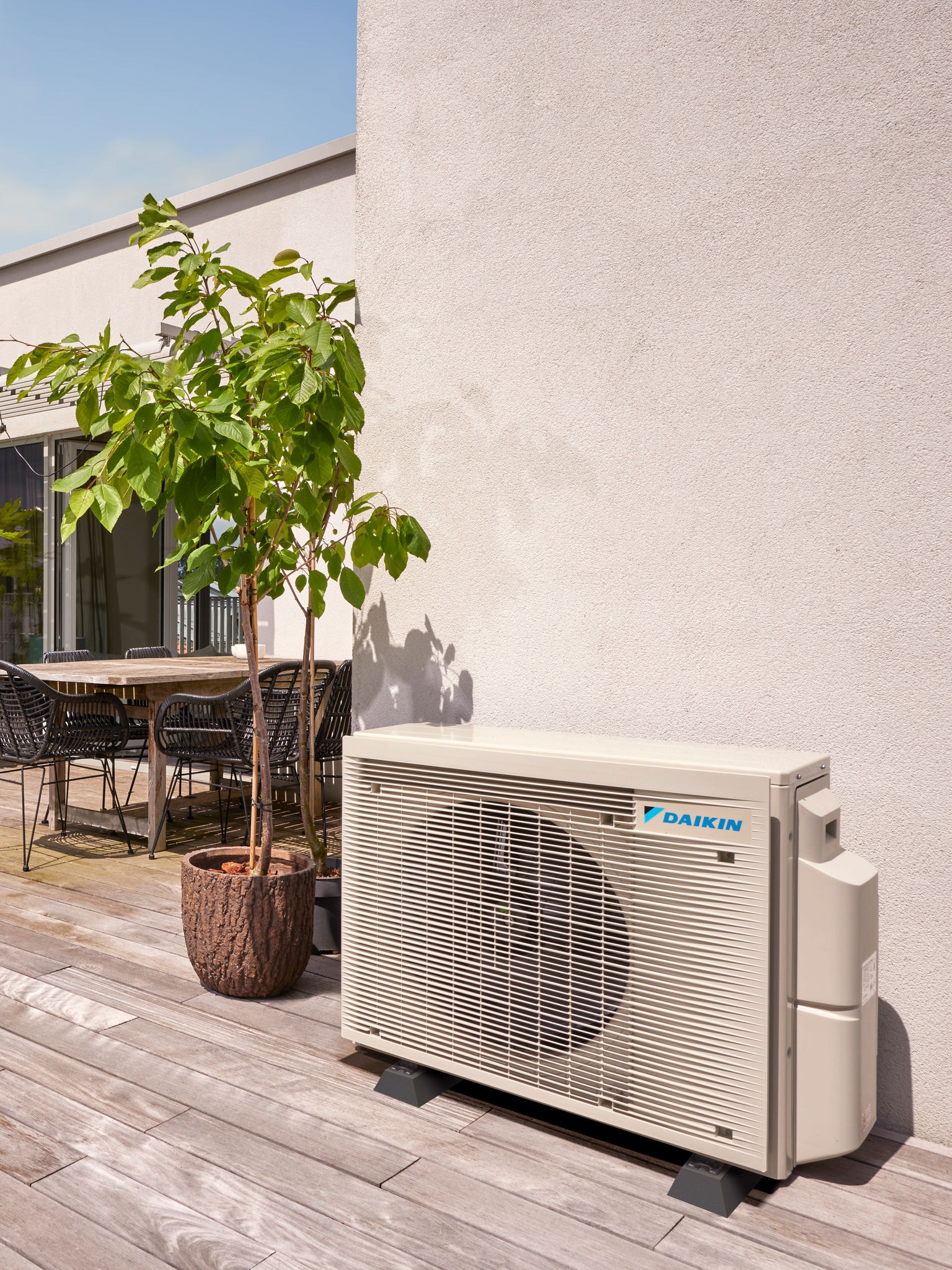

Temelj mora biti raven, trden in odporen proti tresljajem, običajno betonska plošča ali trden stenski nosilec. Primerna je večina vrtov, dovozov ali stranskih poti. Čeprav lahko postavitev v senci pomeni manjše koristi, ni bistvena.

Sodobne enote Daikin so zasnovane za tiho delovanje, vendar postavitev stran od oken v spalnici in mej sosedovih parcel pomaga zmanjšati zaznani hrup.

Razmisleki o potrebnem prostoru znotraj

Bojler je glavni del v prostorih, običajno velja:

• Meri približno 2 metra v višino.
• Ima tloris približno 80 x 80 cm.

To je približno enako kot večja omara za perilo.

Tipične velikosti:

• 180–250 litrov za povprečna gospodinjstva
• Večje prostornine so potrebne v nepremičninah z večjo porabo tople vode
• Za domove z malo prostora so na voljo kompaktni modeli

Za domove, ki izvajajo nadgradnjo s kombiniranih kotlov, to pomeni ključno razliko, saj je potreben dodaten prostor. Če nadgrajujete s kombiniranega kotla, je pomembno, da načrtujete, kje bo vgrajen ta dodatni element. Bojler naj bo idealno v pritličju ali prvem nadstropju in čim bližje zunanji enoti za boljšo učinkovitost. Nepremičnine z obstoječimi bojlerji običajno zahtevajo le preprosto zamenjavo z modeli, ki so združljivi s toplotno črpalko.

Čeprav je bojlerje mogoče vgraditi v garaže ali podstrešja, lahko ta mesta zmanjšajo učinkovitost sistema, saj je zaradi hladnejšega okolja potrebne več energije.

Kratek pregled prostorskih zahtev

Monoblok in deljeni sistemi: kakšna je razlika?

Razumevanje razlike med monoblok sistemom in deljeno toplotno črpalko vam pomaga izbrati konfiguracijo, ki najbolje ustreza vašemu razpoložljivemu prostoru in inštalaciji.

Monoblok sistemi:

Monoblok sistemi imajo vse vodne sestavne dele v zunanji enoti, kar odpravlja potrebo po ločeni notranji vodni omarici in poenostavlja zahteve v prostorih.

Ključne prednosti:

• Samostojna zunanja enota
• Minimalne potrebe po prostoru znotraj
• Preprostejši postopek vgradnje
• Neposredna povezava z ogrevalnim sistemom po izoliranih cevnih vodih

Deljeni sistemi:

Deljeni sistemi imajo dele porazdeljene med zunanjo in notranjo enoto. Notranja vodna omarica običajno meri okrog 0,7 m (višina) × 0,3 m (globina) × 0,4 m (širina), kar je približno enakovredno običajnemu plinskemu kotlu.

Ta konfiguracija:

• Zahteva dodaten prostor v prostorih
• Lahko omogoča večjo prilagodljivost pri vgradnji, odvisno od tlorisa nepremičnine

Za nepremičnine, kjer je prostor v prostorih omejen, so monoblok sistemi pogosto bolj praktična rešitev, saj potrebujejo le prostor za bojler in ni drugih notranjih delov.

Načrtovanje velikosti in zmogljivosti črpalke

Dimenzioniranje toplotne črpalke zahteva natančen izračun, ki temelji na več dejavnikih, značilnih za nepremičnino. Pravilna velikost sistema je odvisna od podrobne ocene naslednjega:

• Mere nepremičnine
• Kakovost izolacije
• Toplotne izgube
• Pričakovana poraba tople vode

Običajni tehnični podatki sistema:

• Zunanje enote: Višina 1–1,5 m, širina 0,5–1 m.
• Razpon moči: Izhodna moč 5–16 kW
• Večje nepremičnine potrebujejo enote z večjimi močmi

Nepremičnine z boljšo izolacijo in sodobnimi gradbenimi standardi lahko pogosto uporabljajo manjše sisteme. To zmanjša tako tloris opreme kot tudi stroške vgradnje. Vsak dodatni kilovat moči običajno pomeni nekoliko večje mere opreme in večje prostorske zahteve.

Profesionalni monterji opravijo podrobne izračune toplotnih izgub po prostorih, pri čemer upoštevajo velikosti oken, konstrukcijo sten, izolacijo strehe in pričakovane vzorce zasedenosti. Ta tehnična ocena zagotavlja, da izbrani sistem uravnoteži zmogljivost ogrevanja z razpoložljivim prostorom za inštalacijo, tako da se izognemo premajhnim sistemom, ki težko segrejejo dom, ali prevelikim sistemom, ki neučinkovito delujejo s cikličnimi vklopi in izklopi ter tako zapravljajo energijo.

Odmiki za dostop in vzdrževanje

Zagotavljanje zadostnega prostora za dostop okoli vaše toplotne črpalke je bistvenega pomena za dolgoročno zmogljivost in stroškovno učinkovito vzdrževanje. Serviserji potrebujejo prostor za delo, da lahko servisirajo dele na prostem in v prostorih.

Potreben prostor za vzdrževanje:

• Vsaj 300 mm dostopnega prostora na več stranicah zunanje enote
• Neoviran dostop do notranjih delov, vključno z bojlerjem in krmilnikom
• Jasna napeljava za cevi za hladilno sredstvo in vodo

Ta prostor serviserjem omogoča dostop do plošč, preverjanje količine hladiva, čiščenje toplotnih izmenjevalnikov in nemoteno odstranjevanje umazanije. Tudi za notranje dele je podobno potreben neoviran dostop za vzdrževalna dela, kot so izpiranje, praznjenje in električna dela.

Pravilen dostop lastnikom stanovanj ali tehnikom omogoča nadzor delovanja sistema in preverjanje puščanja ter delovanja med rednimi pregledi. Na začetku dobro načrtovan dostop pomaga zmanjšati stroške vzdrževanja, preprečuje motnje in zagotavlja učinkovito delovanje sistema skozi njegovo življenjsko dobo.

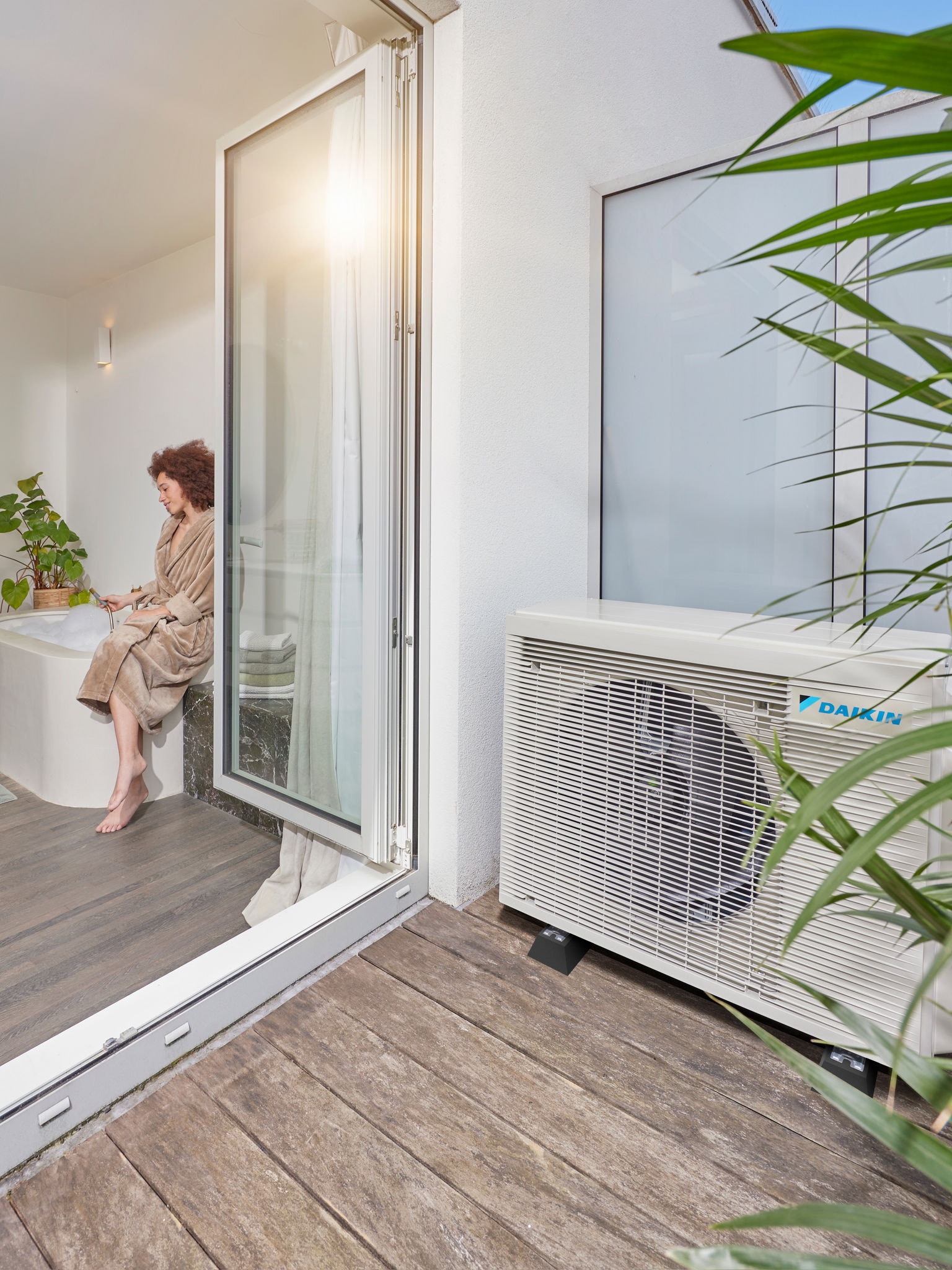

Obvladovanje hrupa in pretoka zraka

Sodobne toplotne črpalke, ki za vir toplote uporabljajo zrak so zasnovane za tiho delovanje, vendar pa je njihova postavitev še vedno ključna za obvladovanje hrupa in učinkovitost sistema. Najnovejše enote Daikin imajo napredno tehnologijo za zmanjšanje hrupa, vendar ostaja pomembna premišljena postavitev.

Smernice za optimalno postavitev:

• Izogibajte se postavitvi neposredno pod okna spalnice
• Pustite nekaj razdalje od skupnih zidov s sosedi
• Zagotovite odprt in neoviran pretok zraka na vseh straneh
• Postavite jo stran od zaprtih vogalov ali tesnih prostorov

Enota potrebuje odprt pretok zraka, saj to poveča učinkovitost pridobivanja toplote in podaljša življenjsko dobo sistema. Omejeno kroženje zraka enoto sili, da dela močneje, kar lahko zmanjša njen sezonski koeficient učinkovitosti (SCOP) in poveča obratovalne stroške.

Toplotna črpalka črpa zrak od zadaj in s strani, preden ga odvede spredaj, kar pomeni, da je odmik zadaj še zlasti pomemben za optimalno delovanje. Vgradnja stran od velikega grmovja, ograj ali drugih ovir, ki bi lahko ovirale pretok zraka, zagotavlja dosledno zmogljivost v različnih vremenskih razmerah.

Rešitve za varčevanje s prostorom in nasveti za vgradnjo

Nepremičnine z omejenim zunanjim prostorom lahko s pravilnim pristopom vseeno uporabljajo toplotno črpalko z zračnim virom. Za manjše vrstne hiše ali objekte z omejeno velikostjo vrta lahko monterji priporočijo kompaktne ali prilagodljive rešitve, kot so tanki bojlerji, ki ohranjajo funkcionalnost in zasedejo manj prostora v prostorih.

Možnosti, ki prihranijo prostor:

• Stenske enote, kjer je prostor na tleh omejen
• Kompaktni modeli toplotnih črpalk z manjšim tlorisom
• Tanki bojlerji
• Strateška uporaba pralnic ali obstoječih omar

Obstoječi prostor za omare lahko povečate s skrbno postavitvijo bojlerja in krmilne opreme, kar je pogosto mogoče izvesti v velikosti standardne omare za perilo, približno 80 x 80 cm. Pralnice so idealno mesto za notranje dele, saj so dostopni, vendar diskretni prostori proč od glavnih bivalnih prostorov.

Za postavitev zunanjih enot so pogosto primerni stranski prehodi, ozke ulice in kompaktni vrtovi. Dokler je zagotovljen vsaj 1 meter odmika, lahko pogosto uporabite tudi omejene prostore.

Skladnost in krajevni predpisi

Inštalacije toplotnih črpalk morajo biti skladne s prostorsko ureditvijo in gradbenim dovoljenjem, kar se razlikuje glede na vrsto nepremičnine ter državo. V mnogih primerih se toplotne črpalke z zračnim virom štejejo za dovoljeno vgradnjo, kar pomeni, da za večino stanovanjskih objektov ne potrebujejo uradnega gradbenega dovoljenja, čeprav morajo biti izpolnjeni pogoji za hrupnost in oddaljenost od meje.

Regulativni vidiki:

• Minimalni odmiki od mejnih sten in oken
• Dovoljene ravni hrupnosti na mejah parcele
• Dodatne omejitve za spomeniško zaščitene stavbe ali zaščitena območja
• Obvestilo o gradbenem nadzoru za večja vodovodna in električna dela

Strokovni monterji ocenijo te zahteve med začetnim pregledom objekta, pri čemer zagotovijo, da so predlagane inštalacije skladne z vsemi zadevnimi pravilniki.

Če posvetovanja s strokovnimi monterji opravite že v zgodnji fazi načrtovanja, je mogoče prepoznati in rešiti morebitne težave s skladnostjo, preden se odločite za določeno opremo ali postavitev. Razumevanje teh regulativnih zahtev že od samega začetka preprečuje drage predelave, zamude ali kazni po koncu vgradnje.

Energetska učinkovitost in vpliv postavitve

Postavitev vaše toplotne črpalke neposredno vpliva na njeno energetsko učinkovitost in obratovalne stroške. Sistemi, vgrajeni z dovolj prostora in pretoka zraka, delujejo z optimalnim sezonskim koeficientom učinkovitosti (SCOP), utesnjeni ali slabo postavljeni sistemi pa lahko delujejo slabše.

Povezava med odmiki in zmogljivostjo izhaja iz dinamike pretoka zraka. Omejen dostop do zraka sili kompresor, da deluje močneje, kar poveča porabo električne energije in zmanjša pridobljeno toploto na porabljeni kilovat. Če se hladen zrak odbije nazaj od bližnjih sten in se vrne, povprečna temperatura vstopnega zraka pade, kar zahteva več energije za pridobivanje toplote.

Ključni dejavniki za izkoristek:

• Ustrezen odmik za pretok zraka
• Strateška postavitev, ki zmanjšuje toplotne izgube
• Strokovna zasnova sistema za daljšo življenjsko dobo
• Manjše zahteve za vzdrževanje z dostopno postavitvijo

Na učinkovitost vpliva tudi postavitev notranjih delov. Dobro zasnovane inštalacije zagotavljajo nižje stroške ogrevanja, izboljšajo življenjsko dobo sistema in vzdržujejo dosledno zmogljivost.

Zaključek: načrtovanje prostora spodbuja zmogljivost

Uspešna vgradnja toplotne črpalk, ki za vir toplote uporabljajo zrak je odvisna od skrbnega prostorskega načrtovanja in uravnoteženja potreb po opremi z dolgoročno dostopnostjo ter učinkovitostjo. Lastniki stanovanj morajo načrtovati vsaj 1 meter razdalje okoli zunanje enote, skupaj z notranjim prostorom za bojler. Če inštalacijo pripravite na prihodnost, si s tem zagotovite nižje dolgoročne stroške, lažje servisiranje in boljšo splošno zmogljivost sistema.

Ključne ugotovitve

• Zunanje enote potrebujejo za pretok zraka in učinkovitost vsaj 1 meter odmika.
• Bojlerji v prostorih imajo običajno ~ 80 x 80 cm tlorisa in ~ 2 m višine.
• Monoblok sistemi zmanjšujejo potrebe po prostoru znotraj.
• Strokovni pregledi objekta zagotavljajo pravilno dimenzioniranje in skladnost s predpisi.
• Dobro načrtovana postavitev izboljša učinkovitost, življenjsko dobo in obratovalne stroške.
